[機動車專用測量儀器] 滾筒附著系數測試儀

[復制鏈接]

電梯直達

1^#

八一八 發表于 2025-5-2 19:30:46 | 只看該作者 |只看大圖回帖獎勵

|倒序瀏覽 |閱讀模式

實驗室認可領域分類

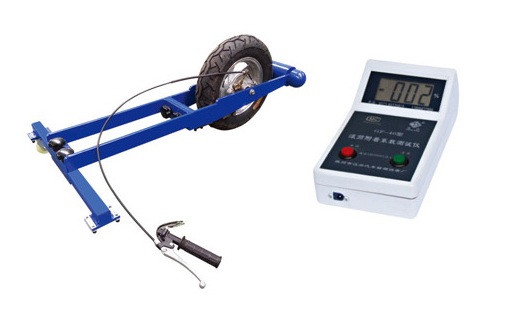

儀器圖片:
儀器名稱:	滾筒附著系數測試儀
英文名稱:
型號規格:
測量范圍:
等級:
分辨率:
技術指標:	-
生產廠家:	-
描述:	附著系數測試儀用于測量輪胎與各種機動車用檢驗臺的滾筒(平板)表面或檢測路面的附著系數。附著系數測試儀一般由輪(框)架、輪胎、傳感器、加載裝置、剎車裝置、顯示儀表等組成。根據不同的加載方式，附著系數測試儀分為兩類:一類是通過碼加載，產生固定的垂直正壓力，如圖1所示;另一類是旋轉螺桿進行加載，產生可變的垂直正壓力，如圖2所示。附著系數測試儀的測量原理是:檢測附著系數時，先由滾筒轉動或外部加力帶動附著系數測試儀的輪胎滾動，當輪胎均衡穩定滾動時(國家標準 GB/T 13564《滾筒反力式制動檢驗臺》規定的均勻速度為2.5km/h)，用制動手柄向剎車裝置施加制動力，隨著剎車裝置制動力的增加，車輪與滾筒間產生切向反作用力，取該力在制動器抱死車輪時達到的最大值，通過制動器上的測力臂將制動力傳至測力傳感器并經顯示儀表直接顯示出滾筒與車輪的附著系數值。
相關文檔:
相關標準:	JJF 1551 附著系數測試儀校準規范

1車輪垂直載荷
標稱車輪垂直載荷值一般不小于0.4 kN，示值誤差不超過±1%。
2 附著系數
分度值:一般不大于0.01;
測量范圍:0.00~1.00;
示值誤差:一般不超過±0.03;
重復性:一般不大于 0.03;
漂移:附著系數測試儀在 10 min 內的漂移不超過 0.02。
