[機動車專用測量?jī)x器] 機動車前照燈檢測儀

電梯直達

1^#

八一八 發表于 2025-5-2 18:42:57 | 只看該作者 |只看大圖回帖獎勵

實驗室認可領域分類

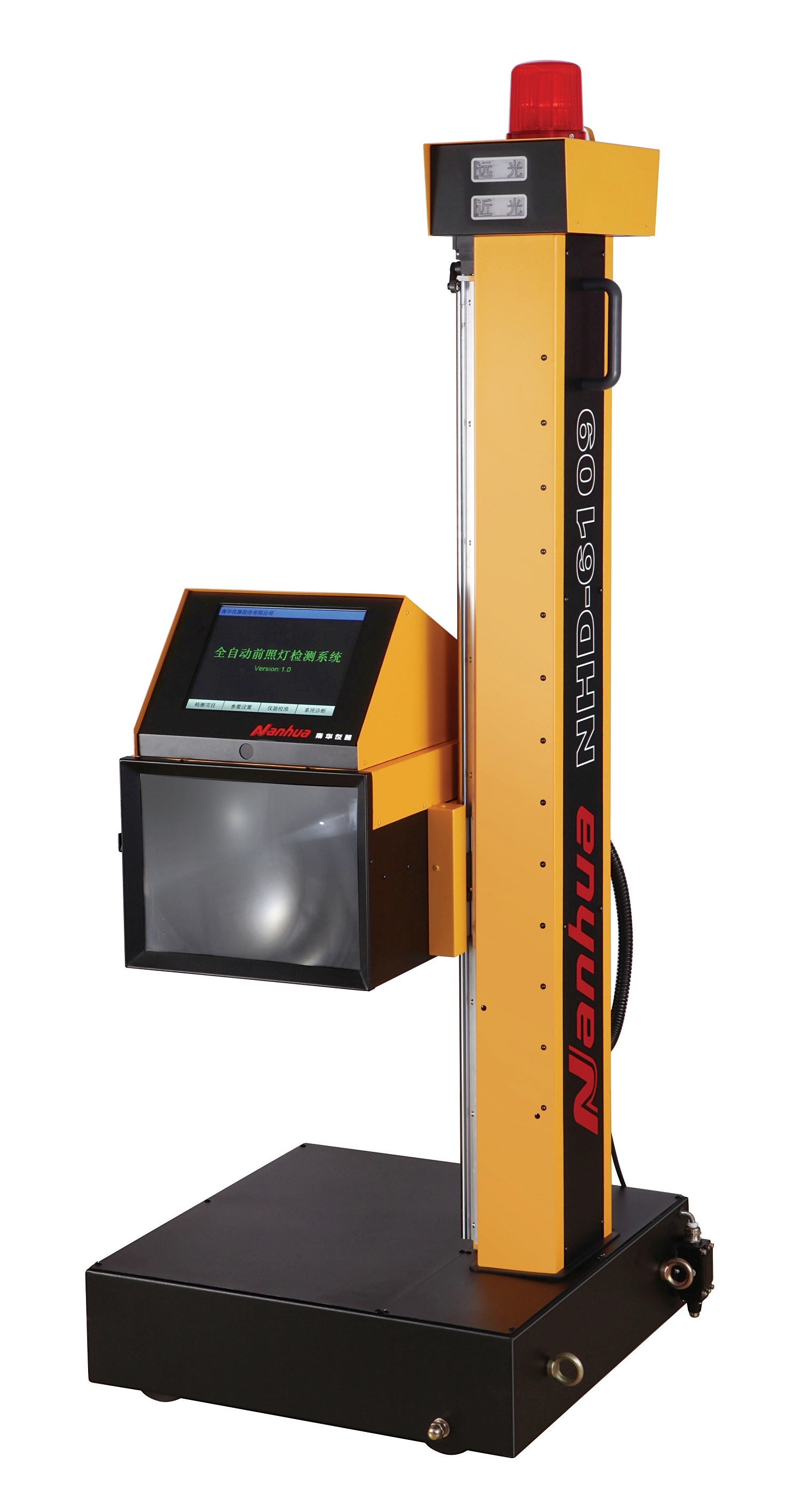

儀器圖片:
儀器名稱:	機動車前照燈檢測儀
英文名稱:
型號規格:
測量范圍:
等級:
分辨率:
技術指標:	-
生產廠家:	-
描述:	前照燈儀用于機動車前照燈遠光光束的發光強度、光軸偏移值(角)和近光光束明暗截止線轉角位置的檢測。前照燈儀按功能分為遠、近光都能測和只能檢測遠光兩種:按操作方法又分為手動式和自動式兩種。前照燈儀主要由光學測量裝置與行走機構兩部分組成，手動式前照燈儀光學測量裝置與行走機構的運動過程是手動的，自動式前照燈儀光學測量裝置和行走機構的運動過程是自動的。無論哪種方式的前照燈儀，其測量原理基本一致，都是通過前照燈儀受光箱上的光電接收器件將接收到的光信號轉換為電信號，經處理后，計算出發光強度和光軸偏移值(角)。
相關文檔:
相關標準:	JJG 745 機動車前照燈檢測儀

NHD-6109
測量范圍
前照燈中心高	400~1,400mm
遠光發光強度	0~120,000cd
光軸偏移量	上1o30’~下3o (上25cm/10m~下50cm/10m) 左3o~右3o (左50cm/10m~右50cm/10m)
示值誤差
發光強度	±12%
遠光光軸偏移	±15’
近光光軸偏移	±15’
前照燈中心高	±1cm
使用條件
測量距離	1m
環境溫度	5~40oC
相對濕度	不大于95%
大氣壓力	70.0~106.0KPa
場地	儀器和車必須處于同一水平面上，場地水平誤差不超過1%
其他
電源	AC220V±10% 50Hz±1Hz
功率	150W
重量	主機130kg，毛重150kg；導軌60kg
外形尺寸	1,550×850×670 mm (H×W×D)
