實驗室認可領域分類
儀器圖片:
儀器名稱:	立式光學計
英文名稱:
型號規格:	LG-1
測量范圍:	180mm
等級:
分辨率:
技術指標:	±(0.5+L/100) μm
生產廠家:	-
描述:	立式光學計是一采用量塊或標準零件與試件相比較的方式來測量物體外形尺寸的儀器.主要用于五等精度量塊,一級精度柱型規以及各種圓柱形、球形、線形等物體的直徑或板形物體的厚度的精密測量，亦可用來控制精密零件的加工。
相關文檔:
相關標準:	JJG 45 光學計

本帖最后由八一八于 2025-4-13 14:14 編輯

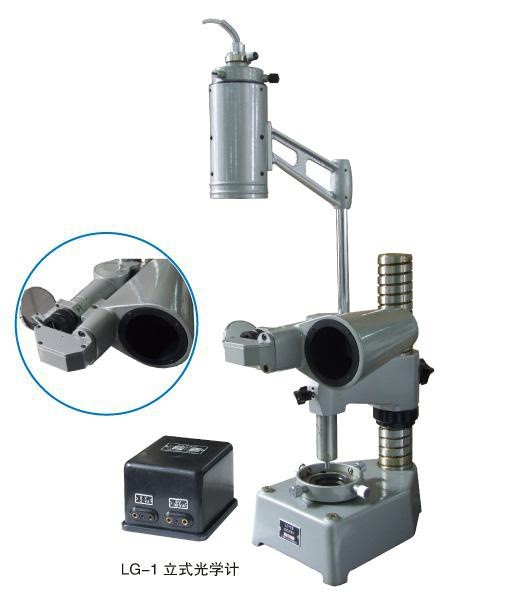

立式光學計 LG-1
技術參數：
1、被測件大長度：180mm
2、直接測量范圍：±0.1mm
3、分劃板分度值：1um
4、總放大倍數：1000X
5、測量壓力：（2±0.2)N
6、示值變動性：0.1 μm
7、大不準確度：±0.25 μm
8、讀數方式：分劃板讀數
9、大測量誤差：±(0.5+L/100) μm L是被測長度,以mm計
10、儀器體積：340*160*410mm
11、儀器重量：30kg

標準配件：
1、可調帶筋園臺
2、可調園平臺
3、帶筋固定方臺
4、平面測帽 Ф2
5、平面測帽 Ф 8
6、小球面測帽
7、刃形測帽
