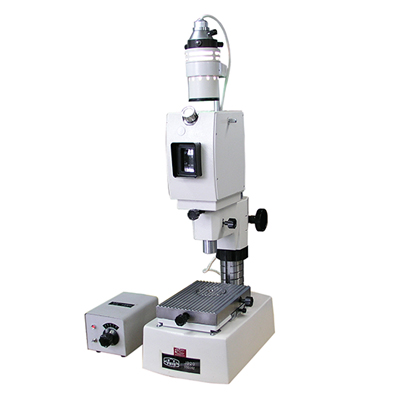

精密光學計

技術參數

名 稱	JD20
測量范圍(mm)	0~180
分辨力	0.2μm
示值范圍	±0.02mm
示值誤差	±(0.05+0.0025A ) μm， 其中A為示值，單位為μm
示值重復性	0.02μm
測量力	1.20N±0.2N
測量軸與測帽內徑 配合的外徑尺寸	ф6g6
測帽內徑配合尺寸	ф6H7
儀器質量	30 kg
外形尺寸	長320×寬230×高820

JD20 分劃線像的微調范圍	±5個分度
JD20 每個分劃的視見寬度	1.7 mm

儀器使用環境：室溫20℃±0.5℃，相對濕度不應超過60%

工作臺

七筋工作臺：用于檢定厚量塊和工件

球筋工作臺：用于檢定薄量塊和工件

量塊移動架：用于承放和移動標準和被檢量塊

光面工作臺：用于測量球體直徑
