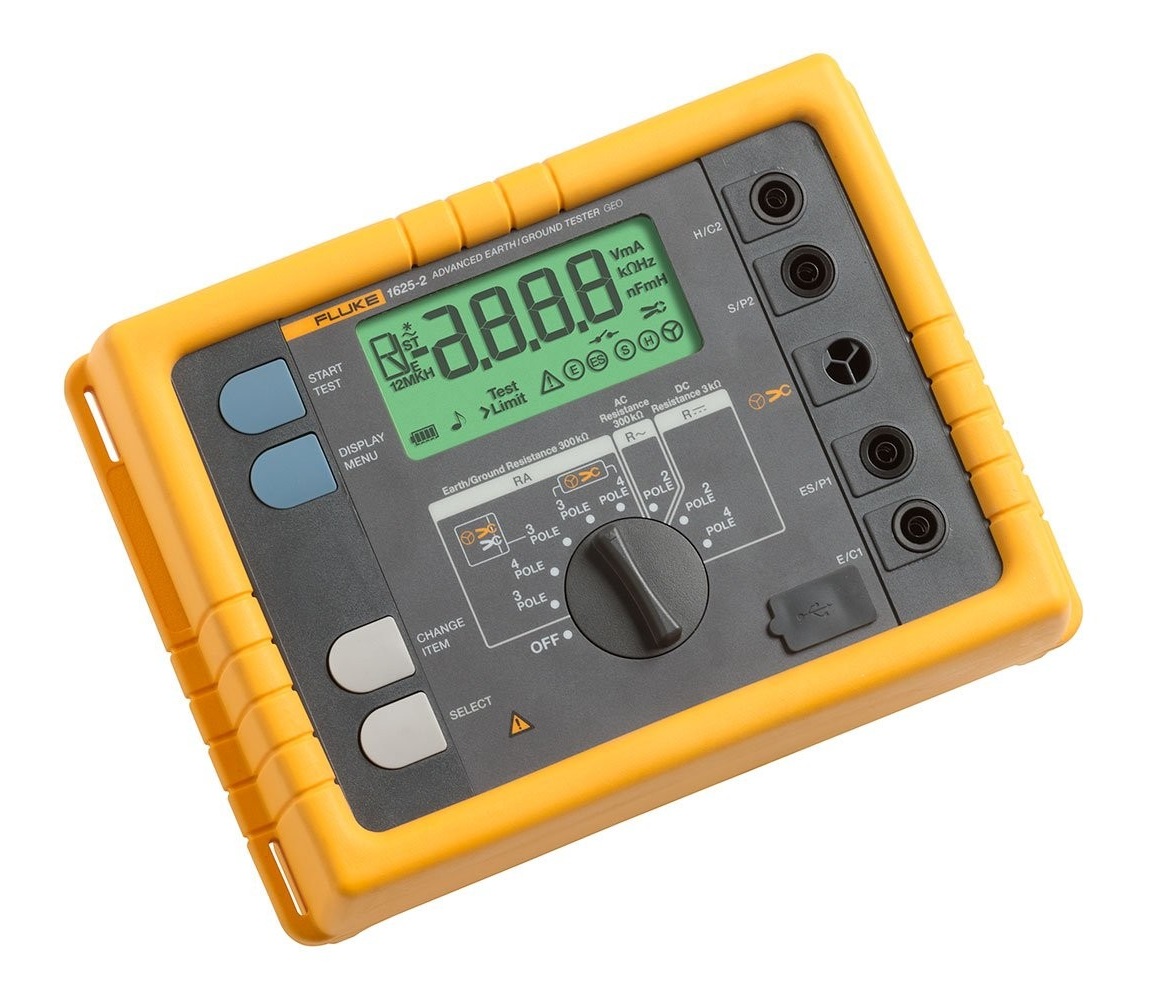

接地電阻測試儀

通用技術指標
存儲器	通過 USB 端口可訪問內部存儲器存儲的多達 1500 條記錄
測量功能	干擾電壓和頻率、含/不含夾式電流互感器的三極和四極接地電阻、二極交流電阻、二極和四極直流電阻
顯示屏	4 數位（2999 數位） - 7 段液晶顯示屏（可視性提高）
操作	中央旋轉開關和功能鍵
溫度范圍
工作溫度	-10 °C 至 50 °C（14 °F 至 122 °F）
存放溫度	-30 °C 至 60 °C（-22 °F 至 140 °F）
溫度系數	± 讀數的 0.1% /°C <18 °C >28 °C
防護類型	按照 EN60529，殼體防護等級為 IP56；電池蓋防護等級為 IP40
最大電壓	警告 – 插口 "鉗口" 至插口 E、ES、S 或 H
	Urms = 0 V
	插口 E、ES、S 或 H 相互之間任意組合，最大Urms = 250 V（屬于誤用）
安全性	采用雙重和/或加強絕緣保護。對地最大50 V（按照 IEC61010-1）。污染等級 2
質量標準	按照 DIN ISO 9001 標準開發、設計和生產
外場影響	符合 DIN 43780 (8/76)
輔助電源	6 x 1.5 V 堿性電池（IEC LR6 或 AA 型）
電池壽命范圍	使用 IEC LR6/ AA 型：通常為3,000 次測量 (RE+RH ≤ 1 kΩ)
	使用 IEC LR6/ AA 型：通常為6,000 次測量 (RE + RH > 10 kΩ)
尺寸（寬 x 高 x 深）	250 x 133 x 187 mm (9.75 x 5.25 x 7.35 in)
重量	≤ 1.1 kg (2.43 lb)（不含附件）；7.6 kg (16.8 lb)（攜帶箱中含附件和電池）
外殼材料	聚酯
干擾電壓直流 + 交流的測量 (UST)
測量誤差極限：方法	全波整流
測量范圍	1 V 至 50 V
顯示范圍	0.0 V 至 50 V
分辨率	0.1 V
頻率范圍	交流/直流 45 Hz 至 400 Hz 正弦波
精度	±（讀數的 5% + 5 位數）
測量序列	約 4 次測量/秒
內阻	約 1.5 MΩ
最大過載	Urms = 250 V
干擾頻率的測量 (F)
測量誤差極限：方法	測量干擾電壓的振蕩周期
測量量程	6.0 Hz 至 400 Hz
顯示范圍	16.0 Hz 至 299.9 Hz 至 999 Hz
分辨率	0.1 Hz 至 1 Hz
量程	1 V 至 50 V
精度	±（讀數的 1% + 2 位數）
接地電阻 (RE)
測量方法	按照 IEC61557-5 標準用探針測量電流和電壓
開路電壓	20/48 V，交流
短路電流	250 mA（交流）
測量頻率	手動或自動選擇 94、105、111 和 128 Hz(AFC)，在函數 R1 中為 55 Hz
噪聲抑制	120 dB（16 2/3、50、60 和 400 Hz）
對地最大過載	Urms = 250 V
電氣測量規格
固有誤差或影響量	參考條件或指定工作范圍	符號代碼	按照 IEC1557 標準相關部分要求或測試	測試類型
固有誤差	參考條件	A	第 5 部分 6.1 節	R
位置	參考位置 ±90 °	E1	第 1 部分 4.2 節	R
電源電壓	以制造商規定的極限值	E2	第 1 部分 4.2 和 4.3 節	R
溫度	0 °C 和 35 °C	E3	第 1 部分 4.2 節	T
串聯干擾電壓	參閱第 4.2 和 4.3 節	E4	第 5 部分 4.2 和 4.3 節	T
探針和輔助接地電極的電阻	0 至 100 x RA 但 ≤ 50 kΩ	E5	第 5 部分 4.3 節	T
系統頻率	標稱頻率的 99% 至 101%	E7	第 5 部分 4.3 節	T
系統電壓	標稱電壓的 85% 至 110%	E8	第 5 部分 4.3 節	T
操作誤差	B = ±(|A| + 1,15 √E21 E22 E23 E24 E25 E26 )		第 5 部分 4.3 節	R
	B[%] = ± B/基準值 x 100% A = 固有誤差 En = 偏差 R = 例行測試 T = 類型測試
測量量程	0.020 Ω 至 300 kΩ
顯示范圍	0.001 Ω 至 2.999 Ω
	3.00 Ω 至 29.99 Ω
	30.0 Ω 至 299.9 Ω
	0.300 kΩ 至 2.999 kΩ
	3.00 kΩ 至 29.99 kΩ
	30.0 kΩ 至 299.9 kΩ
分辨率	0.001 Ω
	0.01 Ω
	0.1 Ω
	1 Ω
	10 Ω
	100 Ω
精度	±（讀數的 2% + 2 位數）
操作誤差	±（讀數的 5% + 5 位數）
測量時間	固定頻率時通常為 8 秒使用自動頻率控制，最大 30 秒，完成所有測量頻率循環
由于探針和輔助接地電極的電阻導致的附加誤差	RH(RS + 2000 Ω)/RE x 1.25 x 10-6% + 5 位數
RH 和 RS 測量誤差	固定頻率時通常為RE + RS + RH 的 10%
最大探針電阻	≤ 1 MΩ
最大輔助接地電極電阻	≤ 1 MΩ
如果誤差處于 IEC61557-5 要求的限定范圍之內，則會自動檢查。 如果由于某些條件的影響，導致測量探針、輔助接地電極和接地電阻后的測量誤差超過 30%，顯示屏將顯示警告符號并提示 RS 或 RH 過高。
測量分辨率的自動轉換取決于輔助接地電極電阻 RH
Umeas = 48 V 時的 RH	< 300 Ω
	< 6 Ω
	< 60 Ω
	< 600 Ω
Umeas = 20 V 時的 RH	< 250 Ω
	< 2.5 kΩ
	< 25 kΩ
	< 250 kΩ
分辨率	1 mΩ
	10 mΩ
	100 mΩ
	1 Ω
選擇性接地電阻測量 (RE 鉗口)
測量方法	按照 EN61557-5 標準用探針測量電流和電壓，并用額外的變壓器測量單個支路中的電流。
開路電壓	20/48 V，交流
短路電流	250 mA（交流）
測量頻率	手動或自動選擇 94、105、111 和 128 Hz (AFC)，55 Hz (R1)
噪聲抑制	120 dB（162/3、50、60 和 400 Hz）
對地最大過載	對地最大Urms = 250 V（將不會啟動測量）
測量量程	0.020 Ω 至 300 kΩ
顯示范圍	0.001 Ω 至 2.999 Ω
	3.00 Ω 至 29.99 Ω
	30.0 Ω 至 299.9 Ω
	0.300 kΩ 至 2.999 kΩ
	3.00 kΩ 至 29.99 kΩ
分辨率	0.001 Ω
	0.01 Ω
	0.1 Ω
	1 Ω
	10 Ω
精度	±（讀數的 7% + 2 位數）
操作誤差	±（讀數的 10% + 5 位數）
由于探針和輔助接地典型電極電阻導致的附加誤差	RH(RS + 2000 Ω)/RETOTAL x 1.25 x 10-6% + 5 位數
RH 和 RS 測量誤差	固定頻率時通常為RETOTAL + RS + RH 的 10%
測量時間	固定頻率時通常為8 秒使用自動頻率控制，最大 30 秒，完成所有測量頻率循環。
待測單個支路的最小電流	0.5 mA	使用互感器 (1000:1)
	0.1 mA	使用互感器 (200:1)
通過互感器的最大干擾電流	3 A	使用互感器 (1000:1)
1. 使用推薦的電流鉗/互感器。
電阻測量 (R~)
測量方法	測量電流和電壓
測量電壓	20 V 交流電壓，矩形脈沖
短路電流	> 250 mA（交流）
測量頻率	手動或自動選擇 94、105、111 和 128 Hz (AFC)
測量量程	0.020 Ω 至 300 kΩ
顯示范圍	0.001 Ω 至 2.999 Ω
	3.00 Ω 至 29.99 Ω
	30.0 Ω 至 299.9 Ω
	300 Ω 至 2999 Ω
	3.00 kΩ 至 29.99 kΩ
	30.0 kΩ 至 299.9 kΩ
分辨率	0.001 Ω
	0.01 Ω
	0.1 Ω
	1 Ω
	10 Ω
	100 Ω
精度	±（讀數的 2% + 2 位數）
操作誤差	±（讀數的 5% + 5 位數）
測量時間	通常為 6 秒
最大干擾電壓	24 V，超過 24 V 無法啟動測量
最大過載	Urms 最大值 = 250 V
電阻測量（R 直流）
測量方法	可按照 IEC61557-4 進行電流-電壓測量
測量電壓	直流 20 V
短路電流	250 mA DC
測量值的公式	對于四極測量，可延長 H、S、ES 導線而不會產生附加誤差。 導線 E 中的電阻 > 1 ? 時，可導致 5m ?/? 的附加誤差。
測量量程	0.020 Ω 至 300 kΩ
顯示范圍	0.001 Ω 至 2.999 Ω
	3.00 Ω 至 29.99 Ω
	30.0 Ω 至 299.9 Ω
	300 Ω 至 2999 Ω
	3.0 kΩ 至 29.99 kΩ
	30.0 kΩ 至 299.9 kΩ
分辨率	0.001 Ω
	0.01 Ω
	0.1 Ω
	1 Ω
	10 Ω
	100 Ω
精度	±（讀數的 2% + 2 位數）
操作誤差	±（讀數的 5% + 5 位數）
測量序列	約 2 次測量/秒
測量時間	通常為 4 秒，包括極性反轉（二極或四極）
最大干擾電壓	直流或交流電壓 ≤3 V，超過 3 V 無法啟動測量
最大感應率	2 Henry
最大過載	Urms = 250 V
測量導線電阻的補償 (RK)
在函數 RE 三極、RE 四極（鉗口）、R 交流和 R 直流二極中，可以打開測量導線電阻的補償 (RK)
測量值的公式	R顯示 = R測量 - R補償2
2. 設定點輸入值 RK = 0.000 Ω，通過調整測量在 0.000 至 29.99 Ω 范圍內變化。
無樁接地回路測量（雙鉗口，無樁）
開關檔位	RA 四極（雙鉗口，無樁）
分辨率	0.001 Ω 至 0.1 Ω
測量量程	0.02 Ω 至 199.9 Ω
精度	±（讀數的 7% + 3 位數）
操作誤差	±（讀數的 10% + 5 位數）
測量電壓	Vm = 48 V 交流（初級電壓）
測量頻率	128 Hz
噪聲電流 (IEXT)	最大IEXT = 10 A（交流）(RA < 20 Ω)
	對地最大IEXT = 2 A（交流）(RA > 20 Ω)
測量原理：使用兩個電流互感器對閉合環路中的電阻進行無樁測量。 自動量程選擇。 僅當按照指定的最小距離使用推薦的電流鉗進行測量時，有關無樁接地回路測量的信息才有效。
