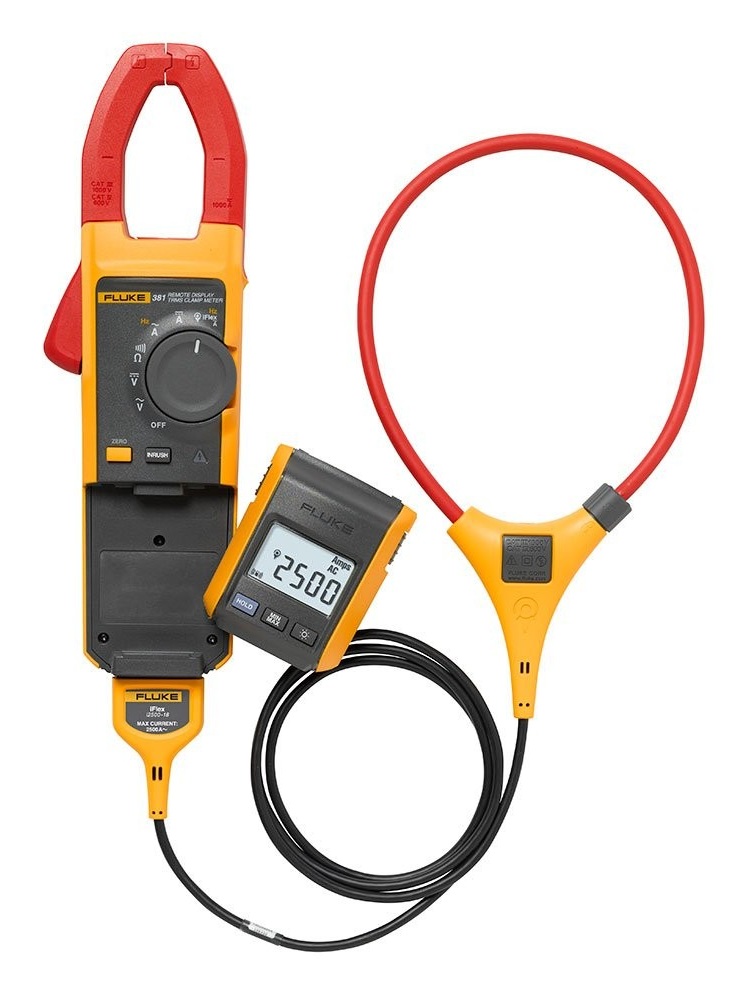

交流/直流鉗形表

電氣技術規格
通過夾鉗的交流電流
量程	999.9 A
分辨率	0.1 A
精確度	2% ± 5 位 (10-100 Hz) 5% ± 5 位 (100-500 Hz)
低通濾波器參數	已內置，800Hz
波峰因數 (50/60 Hz)	3（500 A 時） 2.5（600 A 時） 1.42（1000 A 時） C.F. > 2 時增加 2%
通過柔性電流探頭的交流電流
量程	999.9 A / 2500 A (45 Hz – 500 Hz)
分辨率	0.1 A / 1 A
精確度	3% ± 5 位
波峰因數 (50/60 Hz)	3.0（1100 A 時） 2.5（1400 A 時） 1.42（2500 A 時） C.F. > 2 時增加 2%
位置靈敏度
	最佳距離
		i2500-10 Flex	i2500-18 Flex	誤差
	A	0.5 in (12.7 mm)	1.4 in (35.6 mm)	±0.5%
	B	0.8 in (20.3 mm)	2.0 in (50.8 mm)	±1.0%
	C	1.4 in (35.6 mm)	2.5 in (63.5 mm)	±2.0%
測量不確定度假定中間的主要導線處于最佳位置、無外部電場或磁場且處于工作溫度范圍內。
直流電流
量程	999.9 A
分辨率	0.1 A
精確度	2% ± 5 位
交流電壓
量程	600 V /1000 V
分辨率	0.1 V / 1 V
精確度	1.5% ± 5 位 (20 – 500 Hz)
直流電壓
量程	600.0 V /1000 V
分辨率	0.1 V / 1 V
精確度	1% ± 5 位
啟動電流
響應時間	100ms
頻率 – 通過鉗口
量程	5.0 – 500.0 Hz
分辨率	0.1 Hz
精確度	0.5% ± 5 位
觸發電平	5 – 10 Hz，≥10 A 10 – 100 Hz，≥5 A 100 – 500 Hz，≥10 A
頻率（通過柔性電流探頭）
量程	5.0 至 500.0 Hz
分辨率	0.1 Hz
精確度	0.5% ± 5 位
觸發電平	5 到 20 Hz，≥ 25 A 20 到 100 Hz，≥ 20 A 100 到 500 Hz，≥ 25 A
電阻
量程	600 Ω/6 kΩ/60 kΩ
分辨率	0.1 Ω/1 Ω/10 Ω
精確度	1% ± 5 位
機械規格
尺寸（長 x 寬 x 高）	277 x 88 x 43 mm（遠程單位 55 mm）
重量	350 g
鉗口開度	34 mm
柔性電流探頭直徑	7.5 mm
柔性電流探頭電纜長度 （端部到電線接頭）	1.8 m
環境指標
工作溫度	-10 °C 至 +50 °C
存放溫度	-40 °C 至 +60 °C
工作濕度	非冷凝 (< 10 °C) ≤ 90% RH（10 °C 至 30 °C 時） ≤ 75% RH（30 °C 至 40 °C 時） ≤ 45% RH（40 °C 至 50 °C 時） （非冷凝）
工作海拔	2000 m
存放海拔	12000 米
EMI, RFI, EMC, RF	EN 61326-1:2006，EN 61326-2-2:2006 ETSI EN 300 328 V1.7.1:2006 ETSI EN 300 489 V1.8.1:2008 FCC 第 15 部分中 C 子部分第 15.207、15.209、15.249 的所有適用要求 FCCID: T68-F381 RSS-210 IC: 6627A-F381
溫度系數	大于 28°C，低于 18°C，每度加上 0.1× 規定精確度
無線頻率	2.4 GHz ISM 頻帶 10 米范圍
符合安全標準	ANSI/ISA S82.02.01:2004 CAN/CSA-C22.2 編號 61010-1-04 IEC/EN 61010-1:2001 到 1000V CAT III、600V CAT IV。
雙重絕緣電氣間隙	符合 IEC 61010-2-032
雙重絕緣爬電	符合 IEC 61010-1 標準
