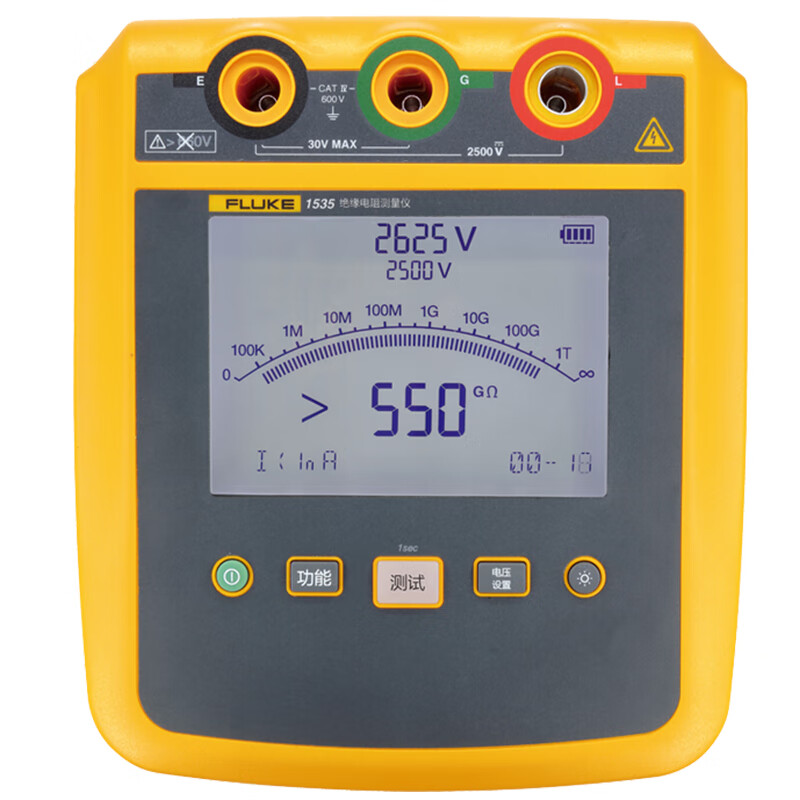

絕緣電阻測試儀

一般技術指標
顯示屏	73.5 mm x 104 mm
電池	8 節 IEC LR6 AA 堿性電池
尺寸（高 x 寬 x 長）	184 mm x 211 mm x 93 mm
重量	1.3 kg
溫度
工作溫度	-10 °C 至 +50 °C
存儲溫度	-20 °C 至 +60 °C
工作濕度	非冷凝 (<10°C) 相對濕度 ≤80%（10°C 至 30°C） 相對濕度 ≤50%（30°C 至 50°C）
海拔
工作海拔	2000 m
存儲海拔	12000 m
過電壓類別	CAT IV 600 V
安全性
常規	IEC 61010-1，污染等級 2 IEC 61557-1
測量	IEC 61010-2-030：CAT IV 600 V IEC 61010-2-034：2500 V 直流
絕緣電阻測量	IEC 61557-1、IEC 61557-2
IP 等級	IEC 60529 IP40
電磁兼容性 (EMC)
國際	IEC 61326-1：便攜式設備的電磁環境 IEC 61326-2-2 CISPR 11：第 1 組，A 類

電氣技術指標
所規定的測試儀精度是指校準之后一年內在 10°C 至 30°C 工作溫度下的精度。工作溫度超出該范圍（-10°C 至 +10°C 和 +30°C 至 +50°C）時，精度需增加 ±0.25%/°C，但在 20% 誤差范圍內，精度需增加 ± 1%/°C。
絕緣電阻測試
測試電壓	量程	分辨率	精度
250 V	<200 kΩ	未指定	未指定
	200 kΩ 至 500 kΩ	1 kΩ	5%
	0.50 MΩ 至 5.00 MΩ	0.01 MΩ	5%
	5.0 MΩ 至 50.0 MΩ	0.1 MΩ	5%
	50 MΩ 至 500 MΩ	1 MΩ	5%
	0.50 GΩ 至 5.00 GΩ	0.01 GΩ	5%
	5.0 GΩ 至 50.0 GΩ	0.1 GΩ	20%
	>50 GΩ	未指定	未指定
500 V	<200 kΩ	未指定	未指定
	200 kΩ 至 500 kΩ	1 kΩ	5%
	0.50 MΩ 至 5.00 MΩ	0.01 MΩ	5%
	5.0 MΩ 至 50.0 MΩ	0.1 MΩ	5%
	50 MΩ 至 500 MΩ	1 MΩ	5%
	0.50 GΩ 至 5.00 GΩ	0.01 GΩ	5%
	5.0 GΩ 至 10.0 GΩ	0.1 GΩ	5%
	10.0 GΩ 至 50.0 GΩ	0.5 GΩ	20%
	50 GΩ 至 100 GΩ	5 GΩ	20%
	>100 GΩ	未指定	未指定
1000 V	<200 kΩ	未指定	未指定
	200 kΩ 至 500 kΩ	1 kΩ	5%
	0.50 MΩ 至 5.00 MΩ	0.01 MΩ	5%
	5.0 MΩ 至 50.0 MΩ	0.1 MΩ	5%
	50 MΩ 至 500 MΩ	1 MΩ	5%
	0.50 GΩ 至 5.00 GΩ	0.01 GΩ	5%
	5.0 GΩ 至 20.0 GΩ	0.1 GΩ	5%
	20.0 GΩ 至 50.0 GΩ	0.5 GΩ	20%
	50 GΩ 至 200 GΩ	5 GΩ	20%
	>200 GΩ	未指定	未指定
2500 V	<200 kΩ	未指定	未指定
	200 kΩ 至 500 kΩ	1 kΩ	5%
	0.50 MΩ 至 5.00 MΩ	0.01 MΩ	5%
	5.0 MΩ 至 50.0 MΩ	0.1 MΩ	5%
	50 MΩ 至 500 MΩ	1 MΩ	5%
	0.50 GΩ 至 5.00 GΩ	0.01 GΩ	5%
	5.0 GΩ 至 50.0 GΩ	0.1 GΩ	5%
	50 GΩ 至 500 GΩ	5 GΩ	20%
	>500 GΩ	未指定	未指定

絕緣測試電壓精度：-0%，在 1 mA 負載電流下 + 10%；電容負載充電速率：5 s/μF；電容負載放電速率：1.5 s/μF

	量程	精度
漏電流測量	1 nA 至 2 mA	±(20% + 2 nA)
電容測量	0.01 μF 至 2.00 μF	±(15% rdg + 0.03 μF)
絕緣電阻測試電壓	250 V 至 2500 V	±(3% + 3 V)

通電電路警告
警告范圍	>30 V

計時器（僅限 F1537）
量程	0 至 99 分鐘
分辨率	設置：1 分鐘	警報：1 秒

短路電流
F1535	>2 mA
F1537	>5 mA

交流電壓/直流電壓/電阻測量（僅限 1537）
功能	量程	分辨率	精度 ±(% rdg + dgt)
VAC	0 V 至 600.0 V	0.1 V	±(2 % +10) （45 Hz 至 500 Hz）
VDC	0 V 至 600.0 V	0.1 V	±(2 % +10)
電阻	0 Ω 至 600.0 Ω	0.1 Ω	±(2 % +10)
	600 Ω 至 6000 Ω	1 Ω
	6.00 kΩ 至 60.00k Ω	0.01 k?
