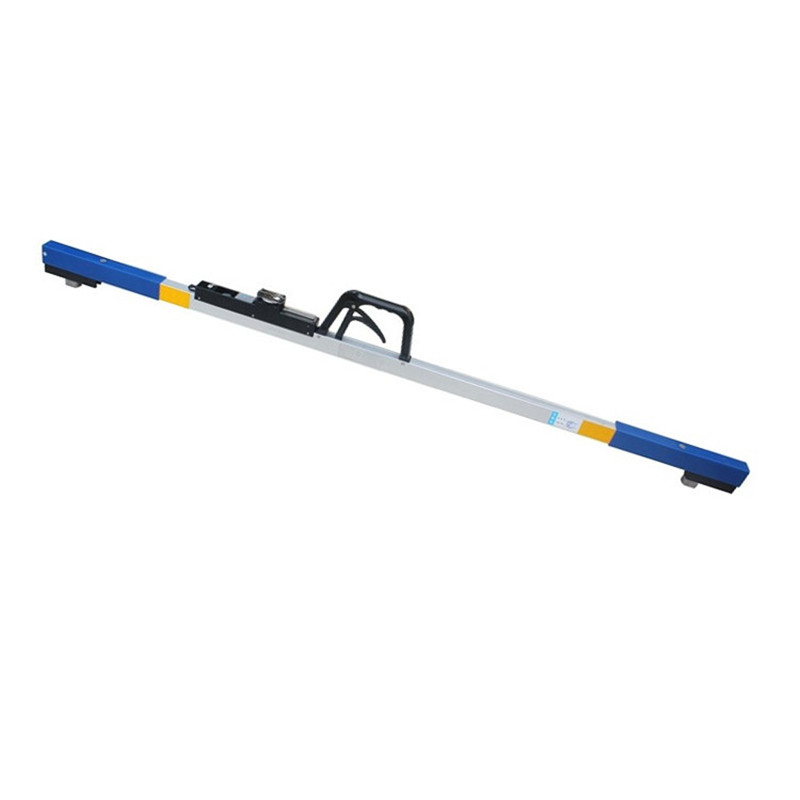

數顯式軌距尺

1、軌距測量范圍及誤差  單位

項目名稱	測量范圍	示值最大允許誤差
軌距	1410～1470	±0.25
超高	-185～+185	———
查照間隔	1381～1401	±0.30
護背距離	1338～1358	±0.30
護軌間隔、翼軌間隔	<1370mm	±0.30

2、搭軌面平行度及超高計量性能要求  單位

準確度等級	搭軌面平行度	超高零位最大 允許誤差	超高示值最大 允許誤差	超高掉頭 誤差	超高示值 重復性
0級	≤0.10	±0.15	±0.30	≤0.30	≤0.10
1級	≤0.15	±0.20	±0.45	≤0.40	≤0.15
2級	≤0.20	±0.60	±1.20	≤1.20	≤0.40

3、軌距、查照間隔和護背距離的示值最大允許誤差重復性  單位

結構形式	示值最大允許誤差	示值重復性
軌距	±0.25	≤0.05
查照間隔和護背距離	±0.30	≤0.05

4、讀數裝置的分辨力和分度值  單位

軌距準確度等級		分辨力
超高	0級	≤0.05
	1級	≤0.10
	2級	≤0.20
軌距、查照間隔和護背距離	0級	≤0.01
	1級	≤0.01
	2級	≤0.1
