直流電壓參考標準器

一般技術指標

表 1.干線
表 1 所示的線路電壓可以接受。在交流 120V 時的交流線路電流通常為 0.13A。表 1.干線
732C 線路電壓設定	接受的線路電壓	接受的頻率
100 V	90 V 至 110 V	50 Hz/60 Hz
120 V	108 V 至 132 V	50 Hz/60 Hz
220 V	198 V 至 242 V	50 Hz/60 Hz
240 V	216 V 至 264 V	50 Hz/60 Hz

規格
電池	電池運行	在完全充滿電時，內部電池可讓產品在 23 ±5 °C 環境下運行至少 72 小時，在輸出時耗用的總電流為 0 mA 至 0.1 mA。
	充電時間	使用獨立自動電池充電器，<36 小時
外接直流輸入	后面板輸入用于通過直流 12 V 至直流 15 V 為產品無限期供電。直流電源額定值必須 ≥300 mA。
隔離	從產品的任何接線柱到地（機殼）或到交流線路電源的電阻 >10 000 M? 按 <1000 pF 進行分流。
保護和接地端子	機殼接地連接在前部和后部面板提供。通過前面板接線柱接觸到內部防護裝置。
輸出保護	所有輸出都可以無限期短路，不會損壞產品。10 V 輸出可以經受如下的其他電源電壓： 對于 ≤直流 220 V 的電壓，該產品受到保護，接收的持續電流最大為 50 mA。 對于 ≤直流 1100 V 的電壓，該產品受到保護，接收的持續電流最大 25 mA，或在短時間內接收高達 0.6 焦耳的能量。

環境要求
指定運行	溫度范圍：15 °C 至 35 °C
	相對濕度：28 °C 時為 0?% 至 90 %，35 °C 時最高 80 %，50 °C 時最高 50 %，非冷凝
	海拔：0 m 至 1830 m（0 ft 至 6000 ft）
非指定運行	溫度范圍：0 °C 至 50 °C
	相對濕度：0% 至 90%，非冷凝
	海拔：0 m 至 3050 m（0ft 至 10 000ft）
儲存（取出電池）	溫度范圍：-40 °C 至 50 °C
	相對濕度：無冷凝
	海拔：0m 至 12 200 m（0 ft 至 40 000 ft）

電磁兼容性
(EMC) 該產品在標準實驗室環境中運行，其中射頻 (RF) 環境高度可控。
國際標準	IEC 61326-2-1；CISPR 11：第 1 組，A 類 受控電磁環境 第 1 組設備有意產生和/或使用導通耦合射頻能量，這是設備自身內部運行的必要條件。 A 類設備適用于非家庭使用以及未直接連接到為住宅建筑物供電的低電壓網絡的任意設備中。 此設備連接至測試對象后，產生的發射可能會超過 CISPR 11 規定的水平。當連接了測試導線和/或測試探針時，該設備可能無法滿足 61326-1 的抗擾度要求。
美國 (FCC)	47 CFR 15 B 子部分，按照第 15.103 條規定，本產品被視為免稅設備
韓國 (KCC)	A 類設備（工業廣播和通訊設備） 本產品符合工業（A 類）電磁波設備的要求，銷售商或用戶應注意這一點。本設備旨在用于商業環境中，而非家庭環境。

安全性
安全性	IEC 61010-1，安裝類別 II，污染等級 2
防護等級	IEC 60529：IP20

機械規格

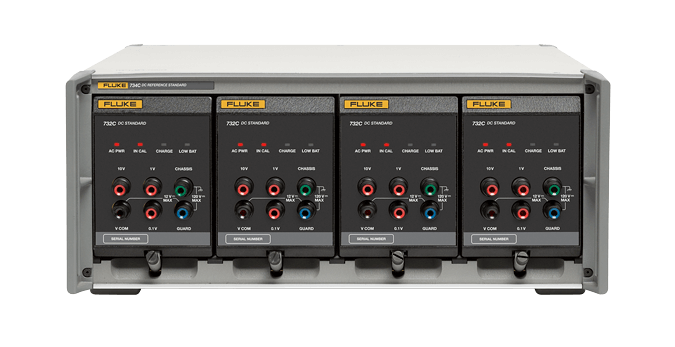

	734C 尺寸	732C 和 732C-7001 尺寸
高度	17.8 cm (7.0 in)	13.4 cm (5.28 in)
寬度	43.2 cm (17.0 in)	9.8 cm (3.85 in)
深度	50.3 cm (19.8 in)，包括手柄	40.6 cm (16.0 in)
重量	30.4 kg (67 lb)	5.91 kg (13 lb)

性能技術指標
輸出電壓	在參考 VCOM 接線柱的單獨接線柱上提供 10 V、1 V 和 0.1 V。
穩定性	在 Tcal ±1 °C 且 IN CAL 指示器開啟情況下，732C 輸出的穩定性技術指標如表 2 中所示。

表 2.標準器穩定性
輸出電壓	穩定性 (± μV/V)
	30 天	90 天	1 年
10 V	0.3	0.8	2.0
1 V	0.6	1.2	3.0
0.1 V	1.2	2.9	9.8

表 3.精選穩定性
輸出電壓	穩定性 (± μV/V)
	30 天	90 天	1 年
10 V	0.3	0.8	1.0
1 V	0.6	1.2	2.5
0.1 V	1.2	2.9	8.0
輸出端子的噪音	在 k=1 時為日常觀察和短期觀察指定輸出噪音。

表 4.輸出端子的噪音
輸出電壓	S 1 (±μV/V) [1]	Sra (±μV/V) [2]	噪音（0.01 Hz 至 10 Hz） (±μV/V rms)
10V	0.07	0.05	0.06
1 V	0.16	0.14	0.15
0.1V	1.4	1.3	1.0
[1] S1 是關于 90 天回歸 (SDEV) 的標準偏差，每天至少兩次穩定性測試數據。[2] Sra 是使用 7 天滑動平均濾波器 (MAF) 獲得的穩定性測試數據的 SDEV。
為實現更佳性能，請在已采用良好系統接地和屏蔽做法的可控環境中使用該產品。對于從 0.25 至 1 V/m 以及從 80 至 130 MHz 的輻射 EMI 場，為 1 V 輸出增加 9 μV，為 0.1 V 輸出增加 3.6 μV。對于從 75 至 80 MHz 的 1 V/m 交流電源傳導 EMI，為 1 V 輸出增加 1 μV，為 0.1 V 輸出增加 0.7 μV。10 V 輸出通常不受最高 1 V/m 的 EMI 場或最高 1 Vrms 的傳導 EMI 的影響。

表 5.輸出電流和阻抗
輸出電壓	輸出電流限制	輸出阻抗
10V	12mA [1]	≤1m?
1V	1.2mA [1]	≤1m?
100mV	20pA	≤100?
[1] 將總計輸出電流限制為 ≤0.1 mA，以便實現指定的電池運行狀況。

表 6.回程（滯后）誤差
表 6 顯示了在斷電（電池已關閉）且溫度在 23 °C 至 35 °C 范圍內保持恒定之后 10V 輸出電壓的變化。
電源關閉的時間	10 V 輸出值的變化 (± μV/V)
≤10 分鐘	0.1
10 分鐘至 24 小時	0.25
24 小時至 14 天	0.25

穩定時間要求
在交流線路和電池電源關閉之后所需的預熱時間。IN CAL 指示器將關閉，并將需要重新校準。在電力中斷時可使用之前指定的回程誤差規格。
無電源中斷	在產品移動到另一個環境之后無需穩定時間。
電源關閉 <1 小時	需要 1 小時預熱
電源關閉 >1 小時	需要 24 小時預熱

表 7.溫度系數
從 15 °C 至 35 °C，溫度系數與表 7 中的信息有關。
輸出電壓	溫度系數（每 V/°C 的 ± μV/V）
10 V	0.04
1 V	0.1
0.1 V	0.2

表 8.輸出與海拔
如果校準海拔發生變化，輸出電壓變化與表 8 中的信息有關。
輸出電壓	輸出變化（每 1000 英尺 ± μV/V）
10 V	0.05
1 V	0.09
0.1 V	0.18

負載調整
10V 輸出負載變化	最大 10V 輸出變化 (± mV/V)
0 mA 至 12 mA（無負載至滿負載）	1
0 mA 至 2 mA	0.1

電源調整

對于任何 10% 的線路電壓變化或電池的整個運行范圍，輸出變化不超過 0.05 μV/V。
