石英鐘表測試儀

1.        概述
QWA-5A時鐘測試儀適用于對使用32768Hz晶振時鐘電路如電子計時器、電子溫控器、電話機、電子秤、遙控器、電子萬年歷及石英鐘表的精密測量。QWA-5A分3檔量程：ppm(百萬分之一差)、s/d(每日誤差)、s/m（每月誤差）。
QWA-5A時鐘測試儀采用非接觸方式，無需與被測電路電氣連接，豪華型鋁合金外殼，具有超面積的感測器使接收更靈敏，內置快速處理器和TCXO精度優于0.3ppm，對被測信號的強弱以16級電平指示使用直觀明了，可設定報警上限和下限值，超過范圍自動報警，參數設置一次可長期保留不會丟失。隨機附有電流、電壓、電阻測量功能，其外觀如圖1所示。

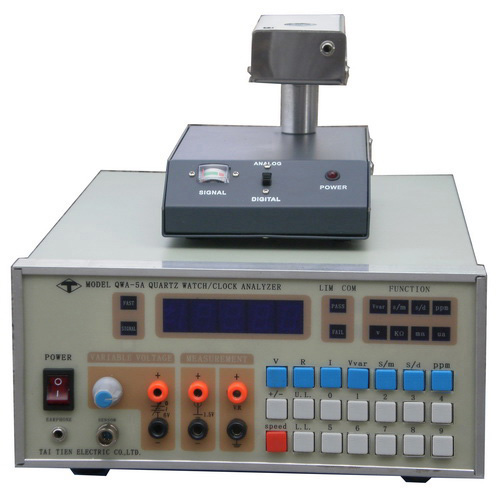

圖1.QWA-5A時鐘測試儀
QWA-5A有三檔量程：
?        ppm：百萬分之一誤差
?        s/d：每日誤差
?        s/m：每月誤差
與其他公司同類產品相比，其優點如下：
?        具有超靈敏的傳感器使接收更靈敏；
?        采用非接觸方式無需與被測電路電氣連接；
?        內置快速處理器和TCXO（帶溫度補償的基準時鐘晶振）；
?        可設定上限和下限值，超過范圍自動報警；
?        精度優于0.4ppm。
2. 特性
1. 測量范圍：石英鐘表、電子產品時鐘電路
2. 電源電壓：180V-240V AC  50Hz 60Hz
3. 測量頻率：32.768KHz
4. 基準頻率：16.384MHZ TCXO
5. 測量精度：優于0.4ppm
6. 量程：三檔默認可選，ppm(百萬分之一誤差率)，s/d(每日誤差)，s/m(每月誤差)
7. 信號強度指示：電平表指示直觀明了
8. 報警設定范圍：正負220ppm
9. 體積：23.5cm×10.5cm×30cm
10. 顯示方式：四位數碼管顯示
11. 處理器：AVR快速型
12. 分辨率: 0.1s/d
