GDS-5F型日差檢定儀使用說明書

瞬時日差測量?jī)xGDS-5F
一、前言
人類對時間頻率特別是對時間的認知和研究歷史久遠，時間與歷
法是天文學中最早發展起來的一個分支，在其發展歷程中，又與自然
科學中的數學，物理學，測地學以及航海、機械制造、無線電技術等的發展有著緊密聯系。
隨著電子技術的發展，電子技術在各個領域的運用也越來越廣
泛，人們對它的認知也逐步加深，在秒表的設計上功能不斷完善，在
時間的設計上不斷的精確，電子秒表適用于對時間測量精度要求較高的場合，如測定短時間間隔的儀表，秒表有機械秒表和電子秒表兩類，
機械秒表與機械手表相仿，但具有制動裝置，可精確至百分之一秒，電子秒表用微型電池作能源，電子元件測量顯示可精確至千分之一秒，廣泛應用于科學研究，體育運動及國防等方面，在當今非常注重工作效率的社會環境中，定時器能給我們的工作、生活以及娛樂帶來很大的方便，充分利用定時器，能有效的加強我們的工作。
二、概述
日差是指計時器一天的走時誤差，通過計算在段時間內快速測得
的日差稱為瞬時日差。瞬時日差測量?jī)x一般由傳感器和主機組成，傳感器接受計時器發出的各種不同形式的振蕩/節拍信號，經放大處理獲得走時秒信號，同時控制計數器對其計數，獲得一個信號周內標準時間脈沖的計數值，由主機內的處理器進行采集和計算處理，能夠快速測量和顯示瞬時日差。
1、日差檢定儀
日差檢定儀是一款多功能校表儀。該日差檢定儀測量日差的方法
是利用傳感器將鐘表發出的振蕩信號變換為相應的電信號，用計數方
法測量電信號的周期相對于標稱值的偏差，計算出日差值。
該日差檢定儀具有檢定電子秒表、智能電表、電腦主板、電子秤、
時鐘設備、電子收款機、石英鐘表、溫控器、計時器、定時器等計時
產品的日差功能，廣泛應用于計量檢定部門、產品質量檢驗機構、鐘
表的生產企業和智能電能表生產企業。
2、產品功能

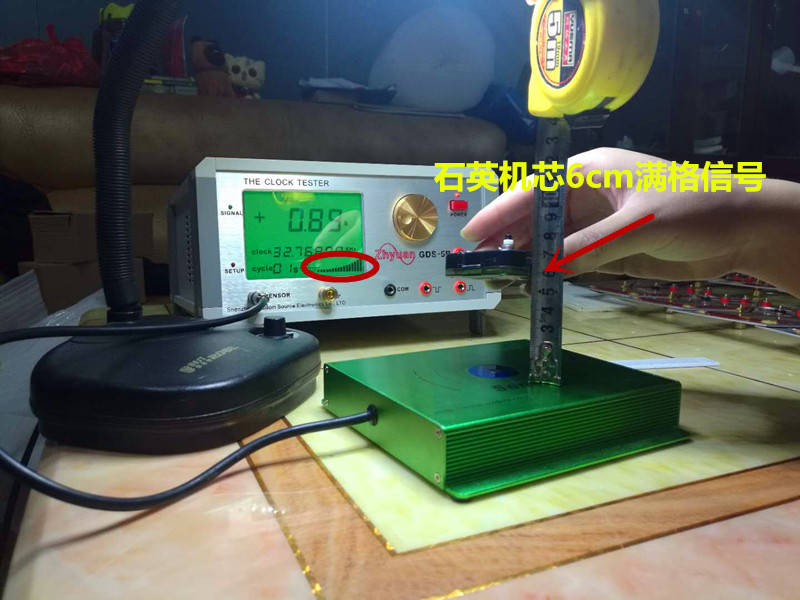

1) 具有接觸測量和非接觸測量?jī)煞N功能；
2) 用于檢測電子秒表、石英電子鐘的瞬時日差；
3) 配套高靈敏度探頭適合各種測試場景；
4) 可便攜移動，既可用于現場，又可用于檢測機構；
5) 測量結果數據自動導出到計算機中；
6) 內置高精度恒溫晶振OCXO；
7) 被測信號強度指示及報警設置；
8) 具有晶振PPM篩選功能；

3、技術指標
符合《JJG488-2018瞬時日差測量?jī)x檢定規程》
被測信號:頻率32.768khz，1Hz
測量方式非接觸測量/接觸測量
日差測量范圍
±（0.000-9.999）s/d
精度:±0.001s/d
串口輸出1 路DB9 RS232C 輸出測試內容
