秒表檢定儀

一、概述
GDS-50型秒表檢定儀是一款高精度時間檢定儀。本設備是根據JJG237-2010《秒表檢定規程》的要求制作的一款多功能，綜合性的時間檢定自動測試裝置，用于檢定機械秒表、電子秒表、指針式電秒表、數字式電秒表、數字式毫秒儀，以及各種計時器等，被測儀器通過測量該標準時間間隔信號，得到被檢儀器測量該標準時間間隔信號的實際測量值，從而得到被檢儀器測量誤差，達到檢定的目的，適用于各種類秒表的量值傳遞，可以建立秒表檢定儀標準裝置，開展對時間類儀器進行檢定/校準。
GDS-50型秒表檢定儀可選配單通道版、雙通道版和四通道版，如圖1.1、1.2、1.3所示。

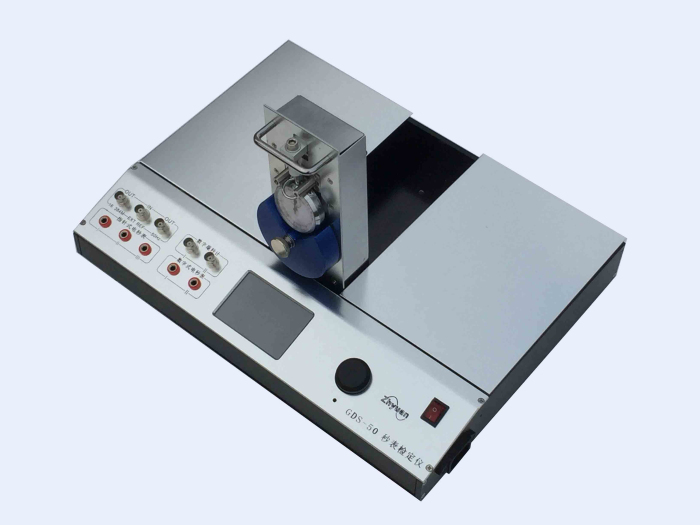

圖1.1 GDS-50型秒表檢定儀（單通道版）


圖1.1 GDS-50型秒表檢定儀（雙通道版）

圖1.1 GDS-50型秒表檢定儀（四通道版）
二、技術指標
機械秒表和電子秒表        輸入時間范圍        300ms~9 999 999 999s
        準確度        優于±（5×10-7×T0＋3ms）
        物理接口        香蕉座
指針式電秒表        輸入時間范圍        0.02s ~ 9 999 999 999s
        準確度        優于±（市電頻率準確度×T0＋0.6ms）
        物理接口        香蕉座
毫秒表和數字式電秒表        輸入時間范圍        100μs ~ 9 999 999 999s
        準確度        優于±（1×10-7×T0＋3μs）
        物理接口        BNC
晶振指標        頻率        10MHz
        日老化率        ≤5×10-9/日
        秒穩定度        ≤5×10-11/s
        準確度        ≤1×10-7
        預熱時間        12小時
        50Hz        路數        1
                電平        TTL
                物理接口        BNC
        10MHz        路數        1
                電平        ≥7dBm
                物理接口        BNC
秒表夾具        單通道、雙通道、四通道可選，可適應各種形狀的秒表
環境特性        工作溫度        0℃～＋50℃
        相對濕度        ≤90%（40℃）
        存儲溫度        -30℃～＋70℃
供電電源        交流 220V±10%， 50Hz±5%，功率小于30W
機箱尺寸        400mm（寬）x300（深）x55mm（高）
選件        根據客戶要求定做類似產品。
