[工程參量] 表面粗糙度儀

[復制鏈接]
跳轉到指定樓層
1#
實驗室認可領域分類

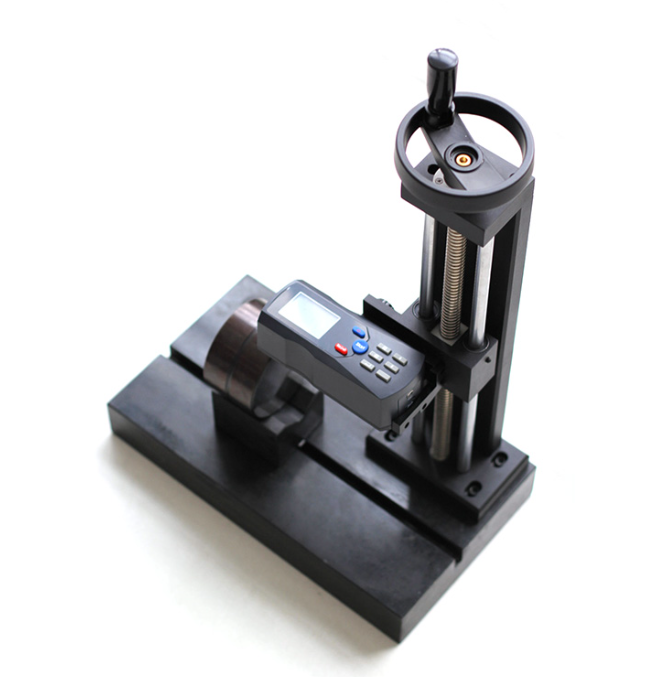

儀器圖片:
儀器名稱: 表面粗糙度儀
英文名稱:
型號規格:
測量范圍:
等級:
分辨率:
技術指標: -
生產廠家: -
描述: 觸針式表面粗糙度測量?jī)x(以下簡稱觸針式粗糙度儀)一般由傳感器、驅動器、電子信號處理裝置、計算機、打印機等組成。部分模擬式的觸針式粗糙度儀帶有指示表和記錄器。其工作原理是:儀器的驅動器帶動傳感器沿被測表面作勻速滑行，傳感器通過銳利觸針感受被測表面的幾何形狀變化，并轉換成電信號。該信號經放大和處理，再轉換成數字信號貯存在計算機系統的存貯器中。計算機對此總輪廓進行數字濾波，分離出表面粗糙度輪廓并計算其參數。測量結果可由顯示器輸出，也可由打印機輸出。模擬式的觸針式粗糙度儀可由指示表讀出測量結果，記錄儀輸出表面輪廓。觸針式粗糙度儀典型框圖見圖1。
根據傳感器的不同原理，觸針式粗糙度儀可分為電感式、壓電式、光電式、激光式和光柵式等。傳感器還可分為有導頭式傳感器和無導頭式傳感器。有導頭式傳感器僅適用于測量表面粗糙度，而無導頭式傳感器除可用于測量表面粗糙度外，還可用于測量波紋度、原始輪廓參數和表面幾何形狀根據儀器的結構、外形、重量和使用方法，觸針式粗糙度儀分臺式和便攜式兩種其結構示意圖見圖2、圖3。
相關文檔:
相關標準: JJF1105 觸針式表面粗糙度測量?jī)x校準規范
