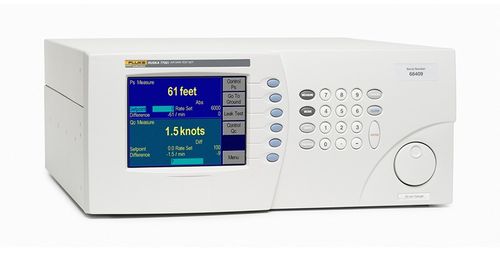

大氣數據測試系統

技術指標
自動歸零	選中歸零指令后，7750i 將會可靠地將壓力控制到當前、當地的氣壓。用戶可在隨后直接斷開被檢設備 (DUT)，而不會使靈敏度儀器面臨潛在的瞬時壓力或沖擊的風險。
漏泄測試模式	提供獨立模式，可在開始實際校準前進行漏泄檢查。
保護被檢設備	為了保護 DUT，操作人員可以為以下內容的上限和下限設置編寫程序： 海拔 氣流速度 上升速度 馬赫 負 Qc ARINC 565 封套
自動容量特性	7750i 可自動將控制器調節至 5 至 60 立方英寸（80 至 1000 cc）的外部容量范圍。這可以為被檢系統的配置以及待檢飛機和零件的類型提供很大的靈活性。零件制造商可在單個歧管上對多個設備同時進行測試。
自動調零	與任何儀器一樣，建議進行定期調零以達到最高性能。目前，此任務已實現自動化，通過按下按鈕或者在 PC 界面上操作即可執行。7750i 采用了板載真空傳感器，無需獨立或外部真空儀表或傳感器。此外，僅需一個真空泵即可操作 7750i ADTS 并對其進行調零。使用指定真空泵可在 30 至 45 分鐘內完成調零。
航空電子設備和壓力裝置	型號 7750i 可顯示常見的航空電子設備單位，包括表示海拔的英尺和米、表示校準氣流速度的節、km/小時和馬赫，以及顯示每分鐘相應速率的各種單位。此外，還可顯示壓力單位。

模式
精確度	滿量程的 25% 至 100%：低于 25% 滿量程的讀數的 0.005%：25% 滿量程的 0.005% 精度定義為整個工作溫度范圍內線性、可重復性和遲滯性的組合效應。部分制造商使用“準確度”這一術語替代“精度”，這兩者的意思相同。
穩定性	絕對 超過 3 個月：每 3 個月為讀數的 0.0019% 超過 1 年：每年為讀數的 0.0075% 差 超過 3 個月：每 3 個月為讀數的 0.0019% 超過 1 年：每年為讀數的 0.0075%
真空傳感器調零	絕對 0.001% 滿量程 差 不適用
控制穩定性	絕對 100 mTorr 時為 ± 10 mTorr (1.33 Pa) 差 0.001% 滿量程
控制下限	絕對 0.3 in Hg abs. (10 mbar a) 差 0 in Hg in - Qc 模式/0.3 inHg abs. 在 Pt 模式下 要求真空泵控制 0 psig，也可使用通風模式達到 0 psig。
零位漂移	絕對 < 0.004% 滿量程/24 小時 差 < 0.004% 滿量程/24 小時
上升速度	絕對 0 至 50,000 英尺/分鐘 差 不適用
上升速度公差	絕對 建議值的 1% 至 50,000 英尺 差 不適用
標準負荷容量	絕對 5 至 60 英尺（80 至 1,000 cc） 差 5 至 60 英尺（80 至 1,000 cc）
馬赫	絕對 不適用 差 0 至 10.000 可設定限值，防止馬赫數過高。
總不確定度（航空設備）	絕對 32 in Hg a 海平面 ± 2 英尺 30,000 ± 2 英尺 60,000 ± 7 英尺 40 in Hg a 海平面 ± 2 英尺 30,000 ± 3 英尺 60,000 ± 8 英尺 差 32 in Hg D 50 ± 0.1 節 100 ± 0.05 節 250 ± 0.02 節 68 in Hg D 50 ± 0.2 節 250 ± 0.04 節 500 ± 0.02 節 1,000 ± 0.02 節
總不確定度（工程設備）	絕對 32 in Hg a 32 ± 0.0030 30 ± 0.0025 in Hg 15 ± 0.0013 in Hg 5 ± 0.0008 in Hg 40 in Hg a 40 ± 0.0037 inHg 30 ± 0.0026 in Hg 15 ± 0.0014 in Hg 5 ± 0.0009 in Hg 差 32 in Hg D 0.5 ± 0.0005 in Hg 16 ± 0.0013 in Hg 32 ± 0.0026 in Hg 68 in Hg D 0.5 ± 0.001 in Hg 16 ± 0.0016 in Hg 32 ± 0.0027 in Hg 68 ± 0.0055 in Hg

適用于固定翼或旋翼飛機的高性能
雖然提供的標準配置是 32 in Hg 的 Ps 范圍和 68 in Hg 的 Qc 范圍，但我們也可以提供自定義范圍。例如，對于旋翼飛機的專用測試，可提供 32 in Hg 的 Qc 范圍，以提高其在較低氣流速度范圍內的性能。有關其他自定義范圍的信息，請向工廠咨詢。
7750i-802	范圍 Ps：32 Qc：68
77508-803	范圍 Ps：40 Qc：68
7750i-804	范圍 Ps：32 Qc：32
7750i-805	范圍 Ps：40 Qc：32

顯示屏幕
顯示屏幕	TFT 有源矩陣彩色，6.4 英寸
顯示分辨率	1 英尺、0.1 m、0.1 kn/小時、0.00001 馬赫
單位	海拔：英尺、米 氣流速度：節、km/小時、馬赫 壓力：工程設備：0 °C 和 60 °F 時的 inHg、kPa、bar、psi，4 °C 和 25 °C 時的 inH2O、kg/cm2，0 °C 時的 mmHg，0 °C 時的 cmHg 和 4 °C 時的 cmH2O，以及用戶定義的四個線性測量單位。 航空設備：英尺、米、節、km/小時和馬赫

控制
速率控制指示器 RoC_通過以上所有單位表示的上升速率 RtAS_通過節或 km/小時表示的氣流速度
總不確定度表示	2 西格瑪
Ps/32 inHg 滿量程	0.0091% 讀數和 0.0008 inHg 的 RSS
Ps/40 inHg 滿量程	0.0091% 讀數和 0.0009 inHg 的 RSS
Qc/32 inHg 滿量程	0.0091% 讀數和 0.0007 inHg 的 RSS
Qc/68 inHg 滿量程	0.0091% 讀數和 0.0012 inHg 的 RSS

選件
選件	零件號為 7750-104 的線和配件套件（供電和測試線） 真空泵_容量為 85 升/分鐘，帶自動通風閥 過濾器和消聲器 國家儀器 LabVIEW? 驅動程序 ISO 17025 認可的校準證書

常規信息
電力	90 V 至 260 V 交流，50 至 400 Hz，最大功率 150 W
溫度	預熱時間：3 小時 工作溫度：18 °C 至 36 °C（64 至 97 °F） 儲存溫度：- 20 °C 至 70 °C（- 4 °F 至 158 °F）
濕度	工作濕度：20% 至 75% RH，非凝結 儲存濕度：5% 至 95%，非凝結
壓力介質	高純度氮氣或干燥潔凈的空氣
校準	建議間隔為一年。建議使用型號 2468 皮托管靜態氣體活塞壓力計等基準。
數字接口	IEEE-488.2 RS232 型號 6610 仿真模式 SCPI 語法
氣動連接	所有端口均為 1/4 in FNPT 為 AN6 和 AN4 提供的適配器
重量和尺寸（高 x 寬 x 深）	重量：45 磅 (20 kg) 尺寸：7 in x 16.5 in x 19 in (17.8 cm x 41.9 cm x 48.3 cm)
供應壓力	60 psi +/- 5 psi (4 bar +/- 0.5 bar)
供應真空	最小為 50 升/分鐘，帶自動通風閥。 極限真空小于 1 mtorr
