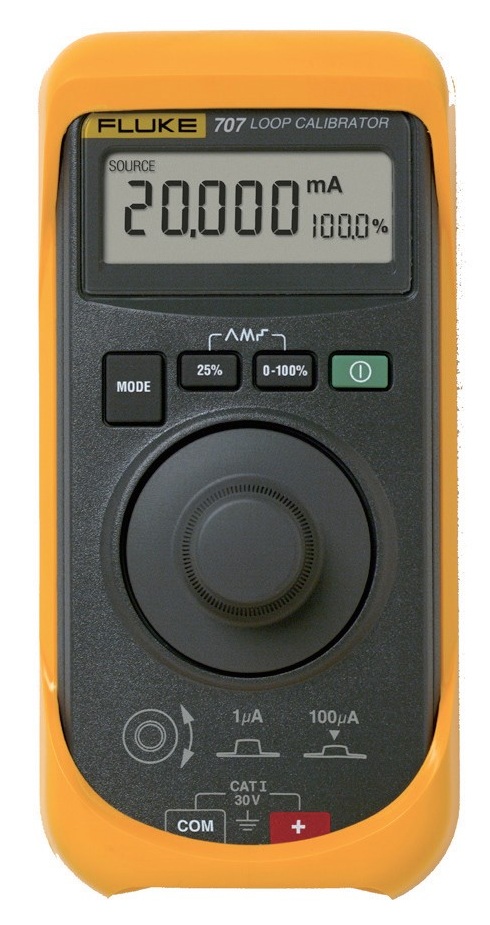

回路校驗儀

技術指標
電流測量	量程	0 至 24 mA
	分辨率	0.001 mA
	精度	讀數的 0.015% + 2 LSD
電流輸出	量程	0 至 20 mA 或 4 至 20 mA
	精度	讀數的 0.015% + 2 LSD
	驅動能力	在 HART 模式下 20 mA 時 1200 Ω 950 Ω
電流模擬	量程	0 至 20 mA 或 4 至 20 mA
	精度	讀數的 0.015% + 2 LSD
	外置回路電壓要求	12-30 V
回路電源	測量 mA 時 24 V
電壓測量	量程	0 至 28 V 直流電
	分辨率	1 mV
	精度	讀數的 0.015% + 2 LSD
環境指標
工作溫度	-10 °C 至 55 °C
存放溫度	-30 °C 至 60 °C
濕度（無冷凝）	0 至 90%（0 °C 至 35 °C）；0 至 70%（35 °C 至 55 °C）
溫度系數	-10 °C 至 18 °C，28 °C 至 55 °C，量程的 ±005%/°C
安全規格
安全	CSA C22.2 No.1010.1:1992
電磁兼容性 (EMC)	EN50082-1:1992 和 EN55022:1994 B 類
最大電壓	30 V
機械和通用規格
尺寸	152 x 70 x 41 mm
重量	224 g（340 g，含皮套）
電池	一節 9 V 堿性電池
保修期	三年
沖擊和振動	根據 MIL-T-28800（軍用規范）對 2 級儀表的規范
顯示電流和量程比例 ( %)	有
自動步進，自動斜率	有
跨度檢查	有
