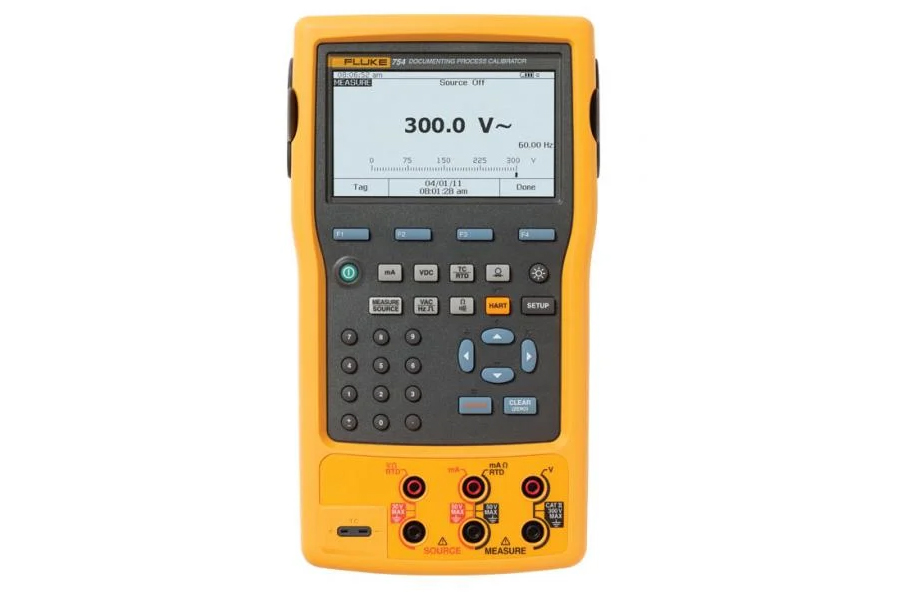

多功能過程校驗儀

測量精確度
直流電壓	量程/分辨率	1 年		2 年
	100.000 mV	0.02% + 0.005 mV		0.03% + 0.005 mV
	3.00000 V	0.02% + 0.00005 V		0.03% + 0.00005 V
	30.0000 V	0.02% + 0.0005 V		0.03% + 0.0005 V
	300.00 V	0.05% + 0.05 V		0.07% + 0.05 V
交流電壓	3.000 V（40 Hz 至 500 Hz）/ 0.001 V	0.5% + 0.002 V		1.0% + 0.004 V
	30.00 V（40 Hz 至 500 Hz）/ 0.01 V	0.5% + 0.02 V		1.0% + 0.04 V
	300.0 V（40 Hz 至 500 Hz）/ 0.1 V	0.5% + 0.2 V		1.0% + 0.2 V
直流電流	30.000 mA	0.01% + 5 uA		0.015% + 7 uA
	110.00 mA	0.01% + 20 uA		0.015% + 30 uA
電阻	10.000 Ω	0.05% + 50 mΩ		0.07% + 70 mΩ
	100.00 Ω	0.05% + 50 mΩ		0.07% + 70 mΩ
	1.0000 kΩ	0.05% + 500 mΩ		0.07% + 0.5 Ω
	10.000 kΩ	0.1% + 10 Ω		0.15% + 15 Ω
頻率	1.00 至 110.00 Hz / 0.01 Hz			0.05 Hz
	110.1 至 1100.0 Hz / 0.1 Hz			0.5 Hz
	1.101 至 11.000 kHz / 0.001 kHz			0.005 kHz
	11.01 至 50.00 kHz / 0.01 kHz			0.05 kHz
輸出精確度
		1 年		2 年
直流電壓	100.000 mV	0.01% + 0.005 mV		0.015% + 0.005 mV
	1.00000 V	0.01% + 0.00005 V		0.015% + 0.0005 V
	15.0000 V	0.01% + 0.0005 V		0.015% + 0.0005 V
直流電流	22.000 mA（輸出）	0.01% + 0.003 mA		0.02% + 0.003 mA
	電流槽（模擬）	0.02% + 0.007 mA		0.04% + 0.007 mA
電阻	10.000 Ω	0.01% + 10 mΩ		0.015% + 15 mΩ
	100.00 Ω	0.01% + 20 mΩ		0.015% + 30 mΩ
	1.0000 kΩ	0.02% + 0.2 Ω		0.03% + 0.3 Ω
	10.000 kΩ	0.02% + 3 Ω		0.03% + 5 Ω
頻率	0.1 至 10.99 Hz			0.01 Hz
	0.01 至 10.99 Hz			0.01 Hz
	11.00 至 109.99 Hz			0.1 Hz
	110.0 至 1099.9 Hz			0.1 Hz
	1.100 至 21.999 kHz			0.002 kHz
	22.000 至 50.000 kHz			0.005 kHz
技術參數
數據記錄功能	測量功能	電壓、電流、電阻、頻率、溫度、壓力
	讀數速度	1、2、5、10、20、30 或 60 次/分鐘
	最大記錄長度	8000 個讀數（對于 30 或 60 次/分鐘，為 7980 個）
	斜率功能	輸出功能	電壓、電流、電阻、頻率、溫度
		調制速率	4 步/秒
		跳閘檢測	連續性或電壓（輸出電流時，無法進行連續性檢測）
回路電源功能	電壓	可選，26 V
	精度	10%，22 mA 時最小值為 18 V
	最大電流	25 mA，短路保護
	最大輸入相電壓	直流 50 V
步進功能	輸出功能	電壓、電流、電阻、頻率、溫度
	手動步進	可選步進，使用箭頭按鈕進行更改
	自動步進	函數、起動延時、步進值、步進時間、循環等可完全編程
環境指標
工作溫度	-10 °C 至 +50 °C
存放溫度	-20 °C 至 +60 °C
防塵/防水	符合 IP52，IEC 529
工作海拔	平均海平面之上 3000 米（9842 英尺）
安全規格
機構批準	CAN/CSA C22.2 No 1010.1-92、ASNI/ISA S82.01-1994、UL3111 和 EN610-1:1993
機械和通用規格
尺寸	136 x 245 x 63 mm (5.4 x 9.6 x 2.5 in)
重量	1.2 kg (2.7 lb)
電池	內部鋰離子電池包：7.2 V，4400 mAh，30 Wh
電池壽命	通常大于 8 小時
更換電池	無需打開校準器進行更換；無需使用工具
側端口連接	壓力模塊連接器
	將接口與 PC 相連的 USB 連接器
	數字儀器 (HART) 連接器
	可選電池充電器/消除器的連接
數據存儲容量	1 周的校準程序結果
90 天規格	750 系列的標準規格間隔是 1 年和 2 年。
	典型的 90 日測量和輸出精度可通過如下方法估計：將一年“讀數百分比”或“輸出百分比”規格除以 2。
	臺面規格（用“滿刻度的 %”、“字”或“歐姆”表示）保持不變。
溫度、電阻溫度探測器
度或讀數的 % - 類型 (α)	量程 °C	測量 °C1
		1 年		2 年
100 Ω Pt (385)	-200 至 100	0.07 ℃		0.14 ℃
	100 至 800	0.02% + 0.05 °C		0.04% + 0.10 °C
200 Ω Pt (385)	-200 至 100	0.07 ℃		0.14 ℃
	100 至 630	0.02% + 0.05 °C		0.04% + 0.10 °C
500 Ω Pt (385)	-200 至 100	0.07 ℃		0.14 ℃
	100 至 630	0.02% + 0.05 °C		0.04% + 0.10 °C
1000 Ω Pt (385)	-200 至 100	0.07 ℃		0.14 ℃
	100 至 630	0.02% + 0.05 °C		0.04% + 0.10 °C
100 Ω Pt (3916)	-200 至 100	0.07 ℃		0.14 ℃
	100 至 630	0.02% + 0.05 °C		0.04% + 0.10 °C
100 Ω Pt (3926)	-200 至 100	0.08 ℃		0.16 ℃
	100 至 630	0.02% + 0.06 °C		0.04% + 0.12 °C
10 Ω Cu (427)	-100 至 260	0.2 °C		0.4 °C
120 Ω Ni (672)	-80 至 260	0.1 °C		0.2 °C
源電流	輸出 °C		容許電流2
	1 年	2 年
1 mA	0.05 ℃	0.10 ℃	0.1 mA 至 10 mA
	0.0125% + 0.04 °C	0.025% + 0.08 °C
500 μA	0.06 °C	0.12 °C	0.1 mA 至 1 mA
	0.017% + 0.05 °C	0.034% + 0.10 °C
250 μA	0.06 °C	0.12 °C	0.1 mA 至 1 mA
	0.017% + 0.05 °C	0.034% + 0.10 °C
150 μA	0.06 C	0.12 C	0.1 mA 至 1 mA
	0.017% + 0.05 °C	0.034% + 0.10 °C
1 mA	0.05 ℃	0.10 ℃	0.1 mA 至 10 mA
	0.0125% + 0.04 °C	0.025% + 0.08 °C
1 mA	0.05 ℃	0.10 ℃	0.1 mA 至 10 mA
	0.0125% + 0.04 °C	0.025% + 0.08 °C
3 mA	0.2 °C	0.4 °C	0.1 mA 至 10 mA
1 mA	0.04 °C	0.08 ℃	0.1 mA 至 10 mA
1. 對于兩線和三線 RTD 測量，在規格上添加 0.4 °C。
2. 支持脈沖式變送器和 PLC，脈沖短至 1 ms
溫度，熱電偶
類型	輸出 °C	測量 °C		輸出 °C
		1 年	2 年	1 年	2 年
E	-250 至 -200	1.3	2	0.6	0.9
	-200 至 -100	0.5	0.8	0.3	0.4
	-100 至 600	0.3	0.4	0.3	0.4
	600 至 1000	0.4	0.6	0.2	0.3
N	-200 至 -100	1	1.5	0.6	0.9
	-100 至 900	0.5	0.8	0.5	0.8
	900 至 1300	0.6	0.9	0.3	0.4
J	-210 至 -100	0.6	0.9	0.3	0.4
	-100 至 800	0.3	0.4	0.2	0.3
	800 至 1200	0.5	0.8	0.3	0.3
K	-200 至 -100	0.7	1	0.4	0.6
	-100 至 400	0.3	0.4	0.3	0.4
	400 至 1200	0.5	0.8	0.3	0.4
	1200 至 1372	0.7	1	0.3	0.4
T	-250 至 -200	1.7	2.5	0.9	1.4
	-200 至 0	0.6	0.9	0.4	0.6
	0 至 400	0.3	0.4	0.3	0.4
B	600 至 800	1.3	2	1	1.5
	800 至 1000	1	1.5	0.8	1.2
	1000 至 1820	0.9	1.3	0.8	1.2
R	-20 至 0	2.3	2.8	1.2	1.8
	0 至 100	1.5	2.2	1.1	1.7
	100 至 1767	1	1.5	0.9	1.4
S	-20 至 0	2.3	2.8	1.2	1.8
	0 至 200	1.5	2.1	1.1	1.7
	200 至 1400	0.9	1.4	0.9	1.4
	1400 至 1767	1.1	1.7	1	1.5
C	0 至 800	0.6	0.9	0.6	0.9
	800 至 1200	0.8	1.2	0.7	1
	1200 至 1800	1.1	1.6	0.9	1.4
	1800 至 2316	2	3	1.3	2
L	-200 至 -100	0.6	0.9	0.3	0.4
	-100 至 800	0.3	0.4	0.2	0.3
	800 至 900	0.5	0.8	0.2	0.3
U	-200 至 0	0.6	0.9	0.4	0.6
	0 至 600	0.3	0.4	0.3	0.4
BP	0 至 1000	1	1.5	0.4	0.6
	1000 至 2000	1.6	2.4	0.6	0.9
	2000 至 2500	2	3	0.8	1.2
XK	-200 至 300	0.2	0.3	0.2	0.5
	300 至 800	0.4	0.6	0.3	0.6
