實驗室認可領域分類
| 儀器圖片: |
 |
| 儀器名稱: |

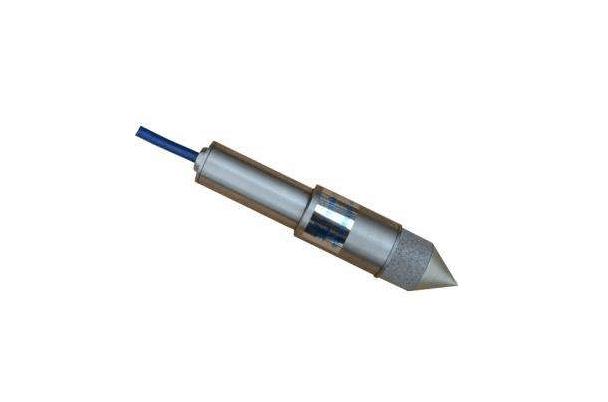

鋼弦式孔隙水壓力計 |
| 英文名稱: |
|
| 型號規格: |
|
| 測量范圍: |
|
| 等級: |
|
| 分辨率: |
|
| 技術指標: |
- |
| 生產廠家: |
- |
| 描述: |
鋼弦式孔隙水壓力計(簡稱孔隙水壓力計)是一種安裝在土木工程內部,利用鋼弦的固有頻率的變化測量孔隙水壓力或滲透水壓力的傳感器。孔隙水壓力計分鉆孔埋入型和填方埋入型兩種:鉆孔埋人型孔隙水壓力計由屏蔽電纜、蓋帽、殼體、支架、線圈、鋼弦、承壓膜、底蓋、透水體和錐頭組成:填方埋人型孔隙水壓力計由屏蔽電纜、蓋帽、殼體、支架線圈、鋼弦、承壓膜、底蓋和透水體組成。孔隙水壓力計的結構示意如圖1所示。
當孔隙水透過透水石(體)作用到承壓膜上引起孔隙水壓力計內部鋼弦的張力發生改變,導致鋼弦自振頻率發生變化時,由二次儀表通過線圈對鋼弦激振并接收其自振頻率信號,便可求得作用在承壓膜上水壓力的值。其工作原理如圖2所示。 |
| 相關文檔: |
|
| 相關標準: |
JJG(交通) 029 鋼弦式孔隙水壓力計 |
|
