實驗室認可領域分類
儀器圖片: |
|
儀器名稱: |
電磁式分層沉降儀 |
英文名稱: |
|
型號規格: |
|
測量范圍: |
|
等級: |
|
分辨率: |
|
技術指標: |
- |
生產廠家: |
- |
描述: |
電磁式分層沉降儀廣泛應用于水運、公路、水利、鐵路、建筑等工程地基土體分層沉降的監測。

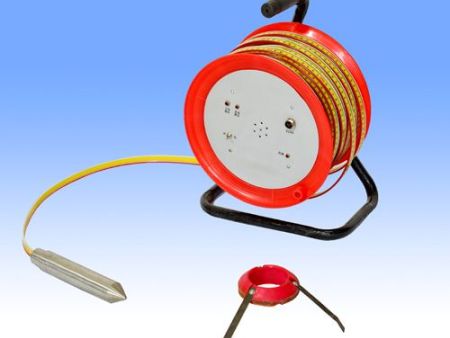

電磁式分層沉降儀主要由接收系統及繞線盤、測量鋼尺電纜、沉降磁環(沉降板)和測頭等組成。電磁式分層沉降儀結構示意圖如圖1所示。
電磁式分層沉降儀測頭根據電磁感應原理設計,監測前先將沉降磁環(沉降板)沿降導管預先埋人地下待測的地層各斷面,當測頭進人沉降磁環(沉降板)磁場的范圍時,測頭內的千簧管簧片開關閉合,接收系統的蜂鳴器發出蜂鳴聲或指示燈點亮,讀取管口標記點上測量鋼尺電纜對應的刻度數值,即為沉降磁環的深度。每次測量值與前次測量值的差值即為該測點的沉降量。 |
相關文檔: |
|
相關標準: |
JJG(交通) 149 電磁式分層沉降儀 |
|
