實驗室認可領域分類

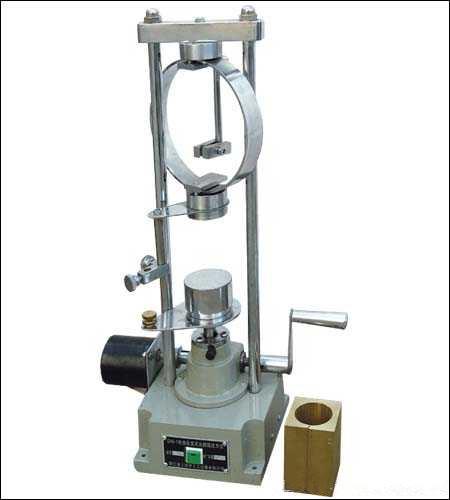

| 儀器圖片: |
 |
| 儀器名稱: |
無側限抗壓強度測定儀 |
| 英文名稱: |
|
| 型號規格: |
|
| 測量范圍: |
|
| 等級: |
|
| 分辨率: |
|
| 技術指標: |
- |
| 生產廠家: |
- |
| 描述: |
無側限抗壓強度測定儀是測定飽和黏性土和非飽和黏性土在側向不受限制的條件下,施加軸向壓力直至試樣破壞,以求得土的無側限抗壓強度和確定其靈敏度的土工試驗儀器。
無側限抗壓強度測定儀主要由軸向加荷架、軸向測力裝置、傳壓板、手動或電動轉輪升降板、軸向位移測量裝置及附件等組成,結構示意圖見圖1.
無側限抗壓強度測定儀工作原理為,將試樣置于無側限抗壓強度測定儀加壓板中心以 0.8 mm/min~2.4 mm/min 的速度推進加壓板,直至土樣破壞,由軸向測力裝置和軸向位移測量裝置讀出土樣破壞時的力值和位移,通過計算得出軸向應力,該值即為被測土樣的無側限抗壓強度。 |
| 相關文檔: |
|
| 相關標準: |
JJG(交通) 182 無側限抗壓強度測定儀 |
|
