回復 25# yzjl3420646


    根據儀器的結構來說，公法線的測量符合阿貝原理，由于校驗桿與基準線不同軸引起的偏量不會這么大，你看看是不是校驗桿本身存在較大誤差引起這樣的一個結果。

我看是測量手法的問題

應該是產品質量問題了，可以直接退了吧

回復 32# 吉利阿友


   謝謝阿友的指點，原來公法線千分尺的檢定方法與普通外徑千分尺不同。

回復 17# yzjl3420646


      17樓示意圖畫的很有創意。長度測量基本原則之一的阿貝原則用在這里分析有點不妥。其它的給我的感覺是有點圖不對題。你在一樓的圖片已經表明：這是一款青量的直進式千分尺，與螺桿相連接的那個測砧在工作時沒有可能繞軸轉動的。所以測砧徑向轉動是不可能發生的。

      28樓你又說：“若是量棒的軸線與千分尺的軸線平行”。我不知道這個  量棒軸線與千分尺軸線平行的說法是如何產生的。實際上，只要量棒兩工作面平行，量棒軸線不一定非得與其工作面最短連線（垂線）重合，有少許偏離是可以的。只要量棒卡在公法線千分尺兩工作面正確位置時，其兩平行工作面最短連線（垂線）與千分尺螺桿軸線平行就成了。

       其它問題規版已經說的很明白了。

       像樓主說的青量的這款公法線千分尺，我也檢過，問題確實很大，已經不光是平行度問題了（30%的概率），有時還夾雜著示值誤差問題（10%的概率）。對這種尺子，如果平行度不合格，我第一次的處理方法是：修好其平行度到2微米以內；量棒兩工作面平行度一般不會出問題，但尺寸可能會有偏差：大的研磨到合格，小了更換量棒（自備的或是讓經銷商提供）。 經過這兩個步驟后，再正確校對好零位，問題基本就沒有了。我之所以這么做，是出于積累修理經驗的需要，學習了弄清楚了，以后再來新的，有問題直接拒收（說實話，現在國產量具廠家真是不爭氣：他奶奶的，寧愿給外國人貼牌或是讓小作坊給自己貼牌，也不愿在自己的產品質量改進上下功夫。呵呵，阿友影響不了你的態度，但是我可以影響你的銷量！！！）。至于示值誤差問題，相關修理技術我已經在修理一般外徑千分尺時已經掌握（再說，這款尺寸拆裝十分的麻煩），沒有值得我學習的地方，一般是直接拒收。
      如果樓主用量塊檢出這件尺子平行度確實是有問題，不妨擠出時間（呵呵，專業機構，知道你時間很寶貴）修好。通過動手實踐來解決問題，勝過你用理論分析幾百次，特別是對三大量具檢定這塊。
      當然，這純屬我的個人建議了。另外，我11樓回的貼，態度有點不好，望見諒！！！如果修理上有什么問題，相信論壇的量友們會支招的。

回復 30# 規矩灣錦苑


   原來是這樣，謝謝指點

回復 28# yzjl3420646

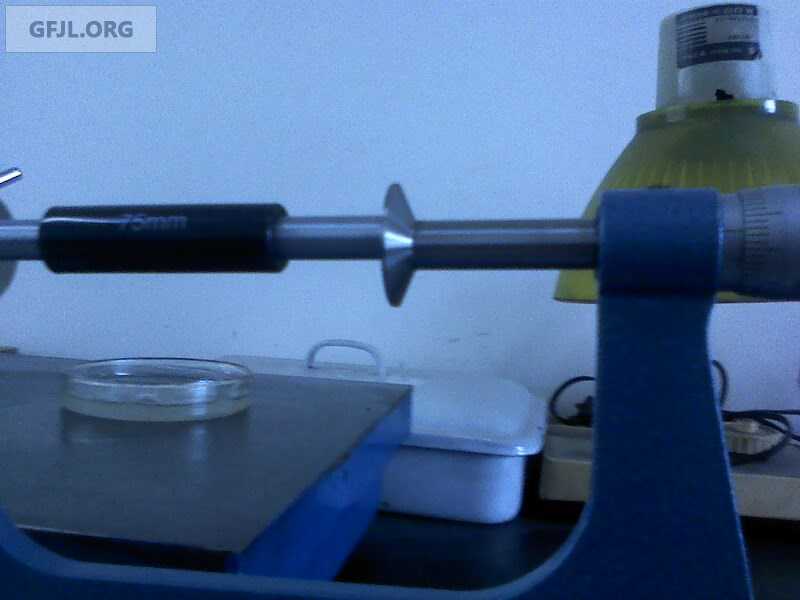

　　是的，我注意到17樓給出的圖示，正如29樓所說，圖示表明應該屬于校對零位時操作錯誤所致。正確的零位校對方法應該略微調整校對量桿方位（略加偏擺），俗稱尋找“轉折點”，目的是使校對量桿軸心線與公法線千分尺測量軸線相平行。17樓圖示明顯量桿是傾斜的，沒有找到“轉折點”，此時校對的零位是錯誤的零位，不能采用。這是操作方法的錯誤，不屬于公法線千分尺和校對量桿的結構性錯誤所致。
　　另外在1樓給出的用量塊校對零位的圖示也存在操作方法錯誤。因?yàn)闄z定規程規定公法線千分尺的工作面平行度將可能達5μm以上，因此量塊不能放在公法線千分尺工作面中間對零位，量塊在不同位置不同方向校對零位，校對結果均不相同。應該像檢定工作面平行度一樣，在千分尺工作面的四個方向的邊緣分別校對零位，取四個零位值的平均值作為千分尺的實際零位。
　　由于公法線千分尺工作面積較大，零位校對受平面度和平行度的影響很大。如果用量塊和校對量桿分別校對零位，兩者相差數微米，其原因歸罪于公法線千分尺結構所造成還是可以理解的。但如果兩者相差100多微米，就肯定不是結構性問題所造成的了，應該查找量塊或者校對量桿的尺寸是否錯誤，或者檢查操作手法是否正確。

回復 26# 規矩灣錦苑


    正如你所說，若是量棒的軸線與千分尺的軸線平行，是不會產生如此大的偏差。但是，請看17樓我發那圖，這量棒軸線與千分尺軸線形成了一個夾角。也就是量棒的軸線、千分尺的軸線、測砧平面相接形成了一個直角三角形，斜邊長50.104mm，一條直邊長50mm。另外一個直邊的意義為量棒在測砧上投影的長度。假設量棒實測值為50.00mm，使用時其在測砧上的投影長度越短，千分尺的度數越接近50.00mm（千分尺經過調零）。

回復 25# yzjl3420646

　　我不知道你是不是計算的阿貝誤差，如果是阿貝誤差，計算結果絕不會這么大。所謂偏離阿貝原則是指公法線千分尺工作面邊緣偏離了工作面軸心線（圓心），而公法線千分尺工作面邊緣到軸心線的距離遠遠小于卡尺量爪邊緣到主尺刻線基準線的距離（即卡尺量爪的長度），因此公法線千分尺的阿貝誤差比卡尺違背阿貝原則產生的誤差相比小很多，完全可以忽略不計。
　　我覺得A2與B2的方和根計算結果應該很大（至少大于50mm），不應該是1.62mm，不知道A2與B2的方和根幾何意義是什么。我覺得不用說偏離1.62mm，即便是把公法線千分尺工作面的半徑(9mm)全計算進去，也不會產生104μm的阿貝誤差。

回復 23# 規矩灣錦苑


   這個我還真發不了..如前圖所見，里面涉及了不確定度和計量單位，因此單元格已經不能采用公式了。我是用EXCEL計算后又滕上去的純數字。但是公式是很簡單的，A2和B2都是直接填的測量值和標稱值。C2函數是A2/B2。算反余弦的函數是ACOS（），由于返回的數字是弧度值，因此后面以此值乘以180°/π，即是ACOS(C2)*180/π（其中π取3.1415926（1））。至于量棒偏離量更簡單，A2與B2的方和根，這公式初中就學了，因?yàn)榱堪魞蓚?cè)同時偏離，因此單側偏離量公式為A2與B2的方和根的1/2。

回復 22# yzjl3420646

是嗎？請將你的計算原理或者計算公式告訴我好嗎？或者將你設計的電子表格原稿發給我或發到本帖上。

回復 20# iions

　　絲桿間隙不影響校對零位。無論用量塊還是用校對量桿校對零位，絲桿運動方向是相同的，不存在一個用正行程，另一個用反行程的差異，因此絲桿間隙不會使兩種校對零位的方法產生這么大差異。

回復 7# yzjl3420646

　　看過樓主發的圖片，我認為首先應該確定該公法線千分尺的結構和量棒配置是沒有問題的，阿貝原則也不是造成這么大誤差的原因，顯然因校對量桿配置“不靠譜”而退貨應屬于無理要求。那么“兩次測量之差高達104μm”的原因是什么呢？
　　公法線千分尺與外徑千分尺的的差別關鍵是測量面的大小。公法線千分尺的工作面比外徑千分尺大得多，其它沒有差異。因此，在兩種千分尺檢定中的最大區別也就在于平行度的檢測和示值誤差的檢測方法。
　　按檢定規程規定，應該先用平面平晶檢定工作面平面度，再用平行平晶或量塊檢定工作面平行度，然后用量塊檢定示值誤差。檢定示值誤差時必須在在全部測量范圍內均勻分布的5點上進行，每一受檢點應檢4個位置，任一位置的示值誤差均應不超出規定的要求。檢定示值誤差時，“首先將公法線千分尺的測量下限調至正確位置。……用其校對量桿或相應準確度的量塊調整零位”。當然應指出的是，用校對量桿調整零位時，前提條件是校對量棒必須首先檢定合格。
　　了解了以上基本情況后，我們?cè)賮?lái)分析之所以發生用量塊和量棒分別校對零位時，“兩次測量之差高達104μm”的原因：
　　①不在于配置的校對量桿結構“不靠譜”，校對量桿的配置形狀和結構是合理的；
　　②公法線千分尺本身結構也是合理的；
　　③違背阿貝原則產生的誤差不是原因，公法線千分尺工作面直徑雖然比外徑千分尺大，但與卡尺量爪長度相比是小巫見大巫，產生的阿貝誤差可以忽略；
　　④公法線千分尺工作面平面度誤差、工作面平行度誤差不可能高達104μm；
　　⑤量塊尺寸偏差也不可能會有這么大；
　　⑥因?qū)α阄粫r(shí)工作面的旋轉造成校對量棒傾斜產生的誤差也不可能造成這么大誤差，而且可以通過正確手法加以克服。
　　所以我認為兩次校對零位相差高達104μm，剩下的最主要的原因極有可能是校對量桿不合格。

公法線的規程應該是JJG 82-2010

同意11樓說法，應該主要是兩方面原因

現在的產品質量實在有點不靠譜
