皮托管

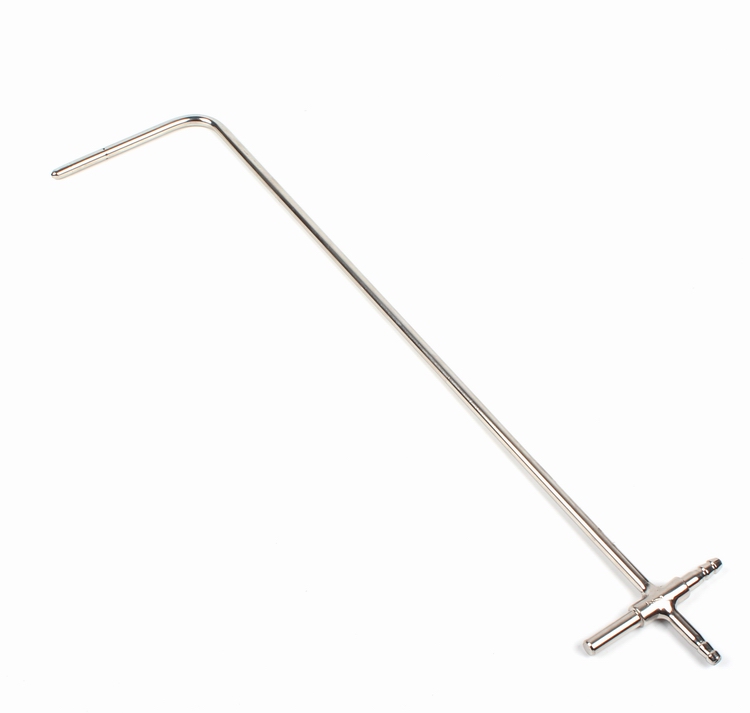

L型皮托管由支桿和圓柱形測頭組成，支桿和測頭垂直連接。直角的一邊為測頭總壓孔位于測頭的頂部，靜壓孔位于測頭周圍的一個或多個橫截面上，從靜壓孔到總壓孔的部分稱為鼻端，鼻端形狀有球形、錐形和橢圓形3種;直角的另一邊為支桿，其上有定向桿、總壓接頭和靜壓接頭。L型皮托管外形結構如圖1所示。

S型皮托管由兩根外形相同的金屬管定向焊接而成，測頭上有兩個方向相反的開口，兩個開口截面互相平行。測量時，正對氣流來向的開口測得的是總壓，背向氣流來向的開口測得的是靜壓。S型皮托管外形結構如圖2所示。
