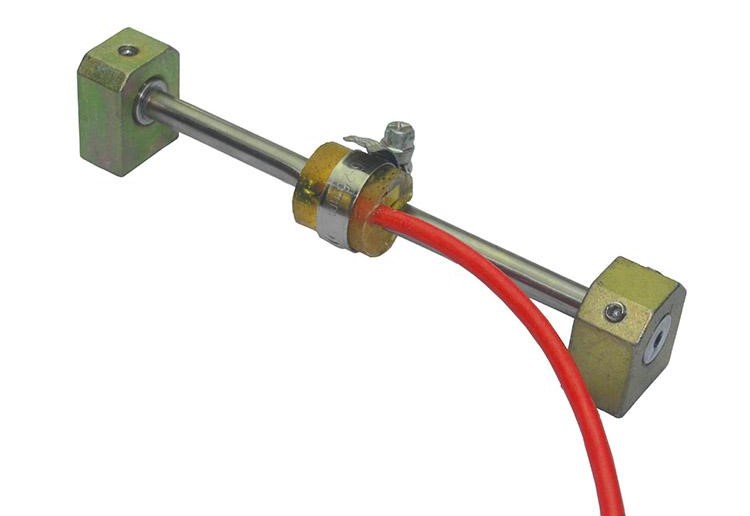

| 儀器圖片: |
 |
| 儀器名稱: |
振弦式應變測量系統 |
| 英文名稱: |
Vibrating Wire Strain Measuring System |
| 型號規格: |
|
| 測量范圍: |
|
| 等級: |
|
| 分辨率: |
|
| 技術指標: |
頻率最大允許誤差為 ±0.3 Hz。
應變最大允許誤差為±2.5%。
應變測量重復性用變差系數表示,應不大于0.5%。
溫度最大允許誤差為±0.5℃。 |
| 生產廠家: |
- |
| 描述: |
利用振弦的固有頻率變化來感測應變量的振弦式傳感器
測量系統主要由振弦式應變計、連接電纜以及檢測設備組成。振弦式應變計包括安裝支座、振弦夾頭、振弦、激勵線圈、感應線圈(單線圈式振弦式應變計的感應線圈和激勵線圈是同一個線圈)、溫度傳感器、外殼、傳輸模塊等,檢測設備包括通信模塊、時基與控制模塊、激勵信號產生模塊、檢測模塊和計算顯示存儲模塊等,檢測設備的檢測模塊具有單個檢測通道或多個檢測通道。
測量系統的測量原理是當被測結構物發生應變時,振弦式應變計兩端的安裝支座產生相對位移并通過振弦夾頭傳遞給振弦,使振弦受力發生變化,從而改變振弦的固有頻率,檢測設備的激勵信號產生模塊產生激勵信號,并通過激勵線圈激振振弦,檢測模塊通過感應線圈檢測出振弦的頻率,計算顯示存儲模塊自動計算獲得結構物的應變。 |
| 相關文檔: |
|
| 相關標準: |
JJG(交通) 156 振弦式應變測量系統 |
|
