實際就是兩線制鉑電阻溫度傳感器，將PT1與PT1-從TIC斷開，用數字表測一下就知道了，加一根線理論上消除線組，但這傳感器本身沒有加，可能消除不了線組，是為了TIC采集到信號才加1根線短接。

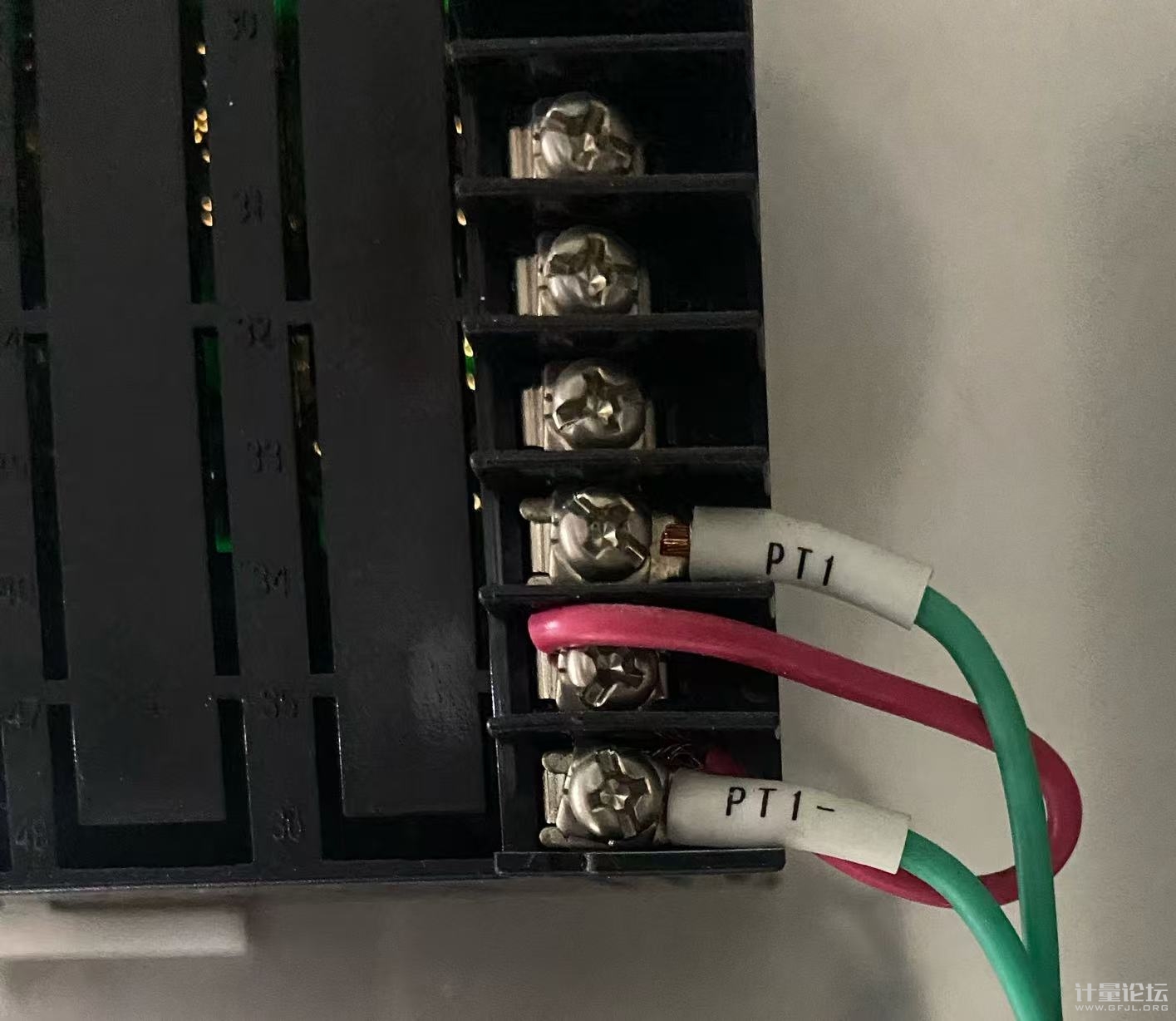

這個溫控表接收的是3線鉑電阻的信號，目的是消除線阻（可參考JJG 229 的7.3.4.2條款），從圖片上來看，用那么粗的線短接，使溫控表（三線制測量邏輯）去測量一個兩線的鉑電阻+短接導線的電阻，會不會導致測得值和實際值的差異變大？
小白，大佬勿噴。

熱電阻信號

改成三線制能降低一部分電阻，但是有一部分線抵消不掉。

三線制熱電阻

wjq6421 發表于 2025-2-21 12:57
這個怎么改成三線？

如圖，綠色的那條線那里，找條銅線分開出來接，就是三線了。

這是熱電阻的

三線制熱電阻信號吧！對于輸出的電阻（Ω）信號。              熱電偶對于輸出的時電壓（mV）信號

把2個負端連起來就是3線了

JayLeung 發表于 2025-2-20 10:50
兩線熱電阻接到數顯表上改成三線了，謝謝。

這個怎么改成三線？

熱電阻溫度計

靜心養氣 發表于 2025-2-20 09:46
22 23 24 接線上標的PT，可能是熱電阻信號，用電阻測量儀表（如萬用表電阻擋）測一下確定。如果接線上標的T ...

兩線熱電阻接到數顯表上改成三線了，謝謝。

22 23 24 接線上標的PT，可能是熱電阻信號，用電阻測量儀表（如萬用表電阻擋）測一下確定。如果接線上標的TC，一般就是熱電偶了。
