謝謝你的解答

gzwxh_2020 發表于 2024-12-18 15:00
請不吝賜教！！！

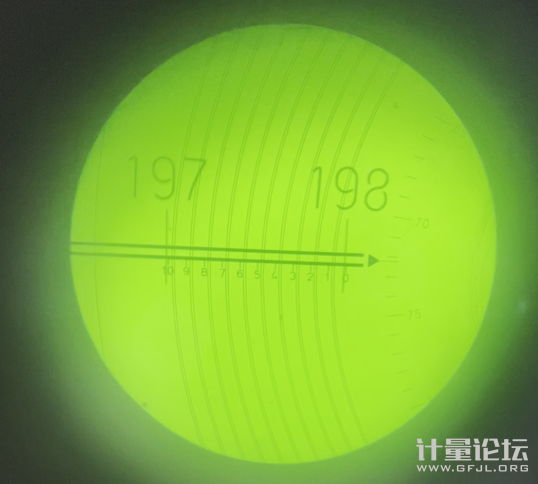

在進行物體的移動的時候，我發現下面的10小格與10根大圓弧和右邊的圓弧刻度是不會跟著動的，動的只有這個198 197這個最大的刻度線，那么讀數就分為了三部分：
第一部分：198 → 197 或者挪到了192，我們首先能讀出整數位數mm（很顯然這里的差值是多少多少整數mm嘛）
第二部分：下面的10個小格，每個小格為0.1mm，那我們就能讀出小數點后一位數了（比如198.5→197.1，差值就能算出來了）
第三部分：需要用到10根大圓弧和右邊的圓弧刻度了，來讀出小數點后 第二位第三位第四位讀數，需要我們主動轉動大圓弧去讀數，當你把兩根大圓弧組成的那個小圓弧空間對準小刻度的數字后，你會發現所有的都一一對應了，那么顯然0.1mm被大圓弧分成了100等份了，那么我們主動的去框住我們想要知道的那個未知的距離的豎線，就能夠讀數了，第四位是大圓弧分度值估讀出來的。

例如，當我們197數字下對應的那根豎直的長線落在了下面小刻度的 10 和 9 之間，此時讀數為 197.9XXX，然后我們把兩根大圓弧組成的那個小圓弧空間對準197數字下那根豎直的長線后，右邊的大圓弧刻度的讀出來的值就是    197.9這個小刻度位置  到  我們的197豎直長線的距離了。

你能理解我說的嗎

請不吝賜教！！！

不好意思，你誤解了;是我也遇到同樣的問題了！

gzwxh_2020 發表于 2024-12-18 14:10
還是沒明白怎么準確讀數？

現在理解了，會讀數了

還是沒明白怎么準確讀數？

liujiazhu666 發表于 2024-12-16 21:11
這是阿基米德螺旋線，不是什么大圓弧。

哈哈哈哈，謝謝

這是阿基米德螺旋線，不是什么大圓弧。

yushiping 發表于 2024-12-9 15:54
這是阿基米德螺旋線，不是什么大圓弧。

謝謝，已經明白了，這阿基米德能讀出 下面小標尺一個分度值的距離

這是阿基米德螺旋線，不是什么大圓弧。

這個長度尺寸讀數和 大圓弧 不管是窄的 還是寬的大圓弧 沒有關系吧！？
