半徑樣板校準規范征求意見稿

查看數: 21989 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-10-10 09:15

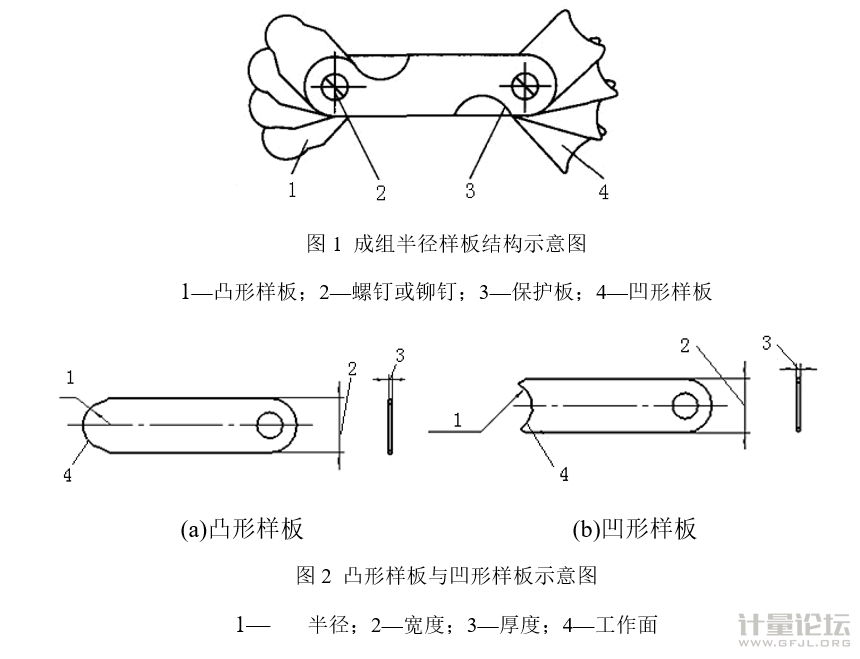

半徑樣板是一種具有不同半徑的標準圓弧薄片，主要以比較法檢驗被檢圓弧的半徑。成組的半徑樣板由凸形和凹形樣板組成，其結構如圖1所示。其中單片凸形樣板與凹形樣板的示意圖見圖2。 ...

回復

Liujiaqi 發表于 2024-4-23 13:50:13

玉環普天1 發表于 2023-10-14 13:35
用影像測量儀測量半徑，重復性很差，無法正確測量。
最好的方法是用輪廓儀測量。 ...

這么薄的東西，輪廓儀測針尖能放準嗎？還是投影儀或者萬工顯比較方便

馮貴林 發表于 2024-4-11 08:22:56

玉環普天1 發表于 2023-10-14 13:35
用影像測量儀測量半徑，重復性很差，無法正確測量。
最好的方法是用輪廓儀測量。 ...

不僅是重復性差，就是測量不準

貓仙貓神貓圣 發表于 2024-4-10 08:51:13

什么時候能出，原來的檢定規程不能檢25mm以上的樣板，都沒地方溯源

玉環普天1 發表于 2023-10-14 16:30:16

本帖最后由玉環普天1 于 2023-10-14 16:32 編輯

沒有問題，我們自己校準就是用輪廓儀測的

長度室 發表于 2023-10-14 15:55:55

玉環普天1 發表于 2023-10-14 13:35
用影像測量儀測量半徑，重復性很差，無法正確測量。
最好的方法是用輪廓儀測量。 ...

樣板比較薄，輪廓儀好測么。

玉環普天1 發表于 2023-10-14 13:35:01

用影像測量儀測量半徑，重復性很差，無法正確測量。
最好的方法是用輪廓儀測量。

長度室 發表于 2023-10-13 09:44:35

樓主忘了把文本發上來了。

308.33 KB, 下載次數: 30, 下載積分: 金幣 -1

螺紋新人 發表于 2023-10-12 16:06:35

這個有檢定規程吧
