發布時間: 2022-8-4 08:41

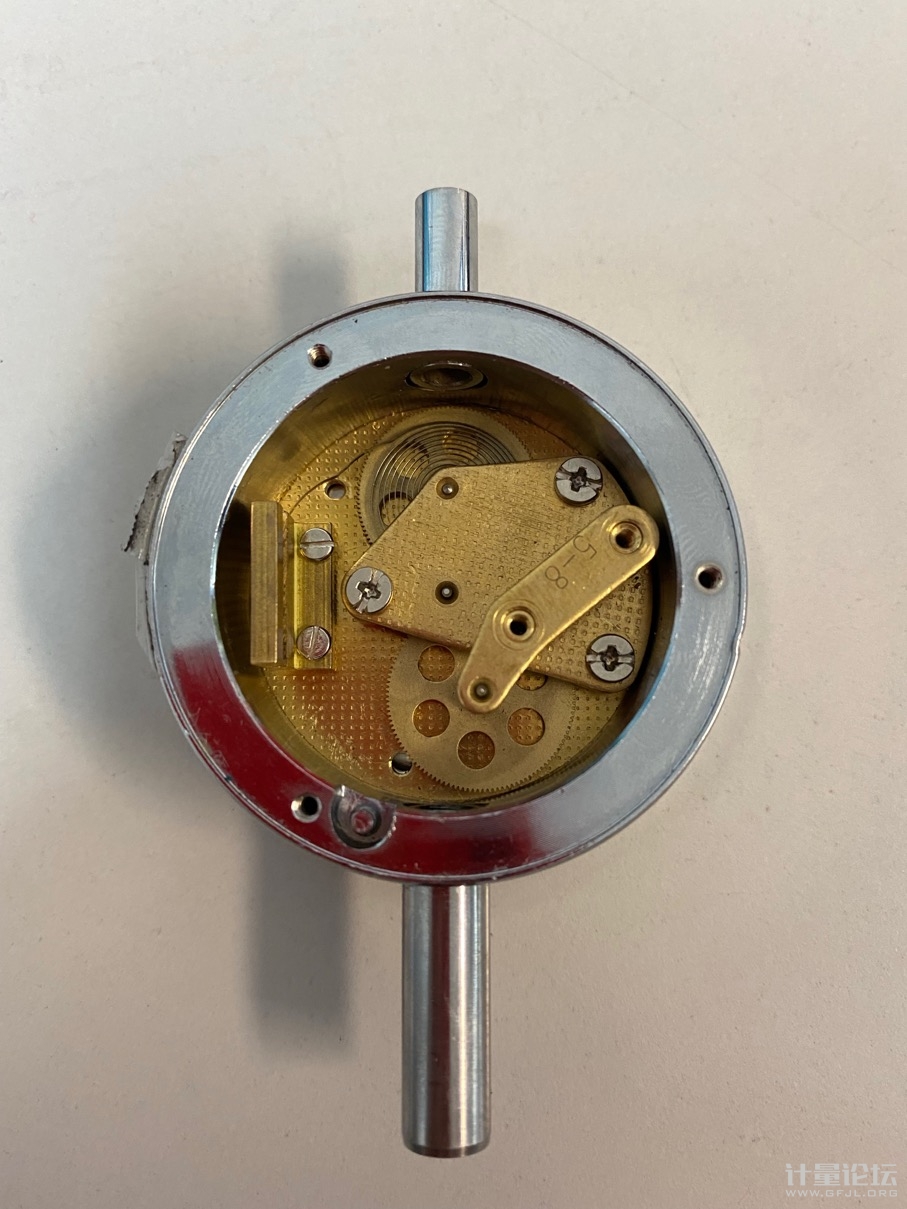

正文摘要:百分表在修理時遇到一個問題,請教老師: 在不安裝測桿的時候各齒輪運動順滑,無阻滯 安裝上測桿后則會卡死不能動 以上情況是否是測桿齒條與16牙輪嚙合過緊了?該怎么處理? ... |
應該是同心度跑了吧,簡易用新的測桿試試 |
一個是測桿與軸套卡滯不順暢,這個需要研磨,二個就是測桿與高齒輪嚙合過緊,這種情況就要在裝配的時候用小錘輕輕敲擊表座,使測桿與高齒輪有一點間隙 |
我也遇到過這種情況,不過修好了 你的原因可能是測桿不同心了 |
本帖最后由 x86438751 于 2022-8-8 11:41 編輯 1、將齒條測桿安裝于表座上,緊固防塵帽和測頭,提起測桿 松開后,測桿能自由順暢落下,多旋轉幾個方向測試,均無誤后可以轉裝配; 2、左手拿表座與齒輪座,先預緊游絲輪,大概1-2圈,左手手指摁住表針軸,防止與預緊后表針軸轉動,用右手慢慢旋轉表座,直至齒條與齒輪接觸良好,此時再用右手頂推測頭,測桿應能正常上頂和下彈回位。 3、上推及回彈過程,通過聽齒條與齒輪運動時發生的噪音判斷是否接觸良好,通常噪聲越大,表示接觸間隙大,需要繼續旋轉表座調整縮小間隙,間隙過小,就會發生卡滯,比如推不動或彈不回的情況,這個過程可以參考新表的推彈,新表由于是專業人員、專業機器調整,所以幾乎無噪聲,自行組裝過程噪音無可避免,應盡量減小。 4、在多次(3-5)次上推/回彈,確定間隙剛好后,小心翻轉表座,安裝固定螺釘,安裝固定螺釘時,應確保剛才的配合不會發生松動。 5、固定螺釘上好后,再次進行上推/回彈操作,無異常后再依次裝上其他零件。 注意:表打開后,所有零件均應清洗干凈,需要觀察齒條、齒輪是否有較大磨損以及毛刺情況,如有較小磨損或毛刺,可以適當添加研磨膏,采用緊配合(不能自由彈回)反復上推,下推,再清洗干凈后上上述步驟進行,如齒條、齒輪有明顯破損應進行更換。 |
