非標準的東西可以自己設計校準方法，只要標準器精度和校準過程的測量不確定度都滿足工件計量特性要求應該就可以了
如果是對外開展，需要事先和客戶溝通好校準方法和依據，客戶同意后方可簽訂合同進行校準活動

這種角度尺現在可以用通用角度尺校準規范

這種精度測角儀的用三坐標測量機校準就可以了

rainie 發表于 2022-3-28 12:00
圖3(c)中對應的Ⅲ型數顯的是一寬一窄的吧

僅一種也不行啊，b型的呢，b若是兩個寬面的，那測量面與實物的測量面是否相符呢。而且c型的若是一寬一窄的，現實中是否有這種，在網上能否搜到這樣的角度尺。

長度室 發表于 2022-3-25 20:53
您看到規范里的哪個圖示是一寬一窄，碰到過實物么。

圖3(c)中對應的Ⅲ型數顯的是一寬一窄的吧

rainie 發表于 2022-3-25 11:36
規范里的是兩個窄面或一寬一窄的，兩個寬面的借助平板或平尺，再加上標準角度塊應該也可以測 ...

您看到規范里的哪個圖示是一寬一窄，碰到過實物么。

長度室 發表于 2022-3-25 10:46
規范里樣子跟這差不多的數顯角度尺，測量面跟這個不一樣。

規范里的是兩個窄面或一寬一窄的，兩個寬面的借助平板或平尺，再加上標準角度塊應該也可以測

新規程馬上實施了。

可按照 JJF 1959-2021        其他計量技術規范        通用角度尺校準規范        即將實施        2021-12-28        2022-06-28

rainie 發表于 2022-3-24 10:52
規范里寫了可用專用角度塊，不是那種標準的角度塊

規范里樣子跟這差不多的數顯角度尺，測量面跟這個不一樣。

renkai 發表于 2022-1-19 21:42
像這種樣式的角度尺該怎么檢？角度塊用不了吧？

規范里寫了可用專用角度塊，不是那種標準的角度塊

JJF 1959-2021通用角度尺校準規范，這里面有這種數顯角度尺

renkai 發表于 2022-1-22 21:07
要是要測其他角度該怎么測？比如30°，45°，120°等。

用數顯傾角儀校準規范就可以測 量塊加正弦規就可以測量

renkai 發表于 2022-1-22 21:07
要是要測其他角度該怎么測？比如30°，45°，120°等。

我沒實際測過其他角度。這個得自己想想辦法。先確定下它夾角的準確度要求是多少，看該圖片分辨是0.05°，準確度估計在±0.2°。如果這樣的話，可以用個分辨力0.01°的傾角儀測一下，我之前用過分辨力0.01°的，允差±0.05°，基本上夠用。再有可用在平板上用直角尺和角度塊試試看，能實現測量不，就是角度塊的測量面小。

長度室 發表于 2022-1-20 09:24
這種的是電子水平尺，測量傾角。同時具備測量夾角的功能，這是比一般電子水平尺多的一項功能。傾角部分按 ...

要是要測其他角度該怎么測？比如30°，45°，120°等。

renkai 發表于 2022-1-19 21:42
像這種樣式的角度尺該怎么檢？角度塊用不了吧？

這種的是電子水平尺，測量傾角。同時具備測量夾角的功能，這是比一般電子水平尺多的一項功能。傾角部分按電子水平尺，現在改為傾角儀校準規范。夾角部分自己找合適的儀器來測。我以前用直角尺和平板測過90°和180°。還可用檢水平尺的45°角尺和平板測個135°。

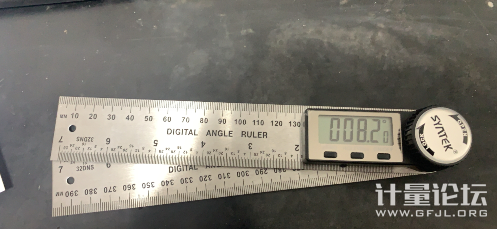

像這種樣式的角度尺該怎么檢？角度塊用不了吧？

2級角度塊不行么？另小角度的塊你需要看看能夾上不。
