非密封管螺紋規求助

查看數: 11284 | 評論數: 2 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

中寒廿六

發布時間: 2021-12-30 18:34

正文摘要:

各位大佬，請問G 3/8-19螺紋規的小徑塞規的公差尺寸是怎么算的？是按照手冊里面14.950+0.445帶入軟件里計算出來的嗎？

回復

中寒廿六 發表于 2021-12-31 18:16:12

positec 發表于 2021-12-31 08:34
從標準GB/T10922-2006附錄A中看，T沒有磨損極限。

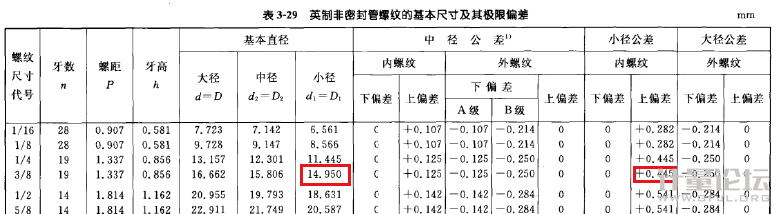

工件內螺紋小徑從GB/T7307-2001表1中算：14.950（+0.445/ ...

十分感謝。算是整明白了。

positec 發表于 2021-12-31 08:34:43

本帖最后由 positec 于 2021-12-30 15:40 編輯

從標準GB/T10922-2006附錄A中看，T沒有磨損極限。
工件內螺紋小徑從GB/T7307-2001表1中算：14.950（+0.445/0）
小徑量規根據標準GB/T10922-2006附錄A算：
T=15.002±0.013，Z=15.395±0.013
