白天發帖也要審核？

fobyellow 發表于 2021-4-6 10:46
https://www.practicalmachinist.com/vb/metrology/what-difference-between-various-hilger-watts-auto- ...

fobyellow 發表于 2021-4-6 10:46
https://www.practicalmachinist.c ... -hilger-watts-auto- ...

       打不開。

       你看一下上面《我身邊的幾何量儀器——有獎活動》帖子，那里有TA53和TA80的圖片。TA53的分辨率是0.2"，TA57的分辨率是0.5"（上海院有）這與你提供的表中不符。其它不符暫不提，TA53的鼓輪部分被光源部分遮擋。

fobyellow 發表于 2021-4-6 10:46
https://www.practicalmachinist.c ... -hilger-watts-auto- ...

       打不開。

       你看一下上面《我身邊的幾何量儀器——有獎活動》帖子，那里有TA53和TA80的圖片。TA53的分辨率是0.2"，TA57的分辨率是0.5"（上海院有）這與你提供的表中不符。其它不符暫不提。TA53的鼓輪部分被光源部分遮擋。

xqbljc 發表于 2021-4-4 15:51
能告知一下這個表是哪來的嗎？認真查實后感覺與實物不符。

https://www.practicalmachinist.c ... collimators-317316/
這篇帖子里面看到的

fobyellow 發表于 2021-4-2 13:32

        能告知一下這個表是哪來的嗎？認真查實后感覺與實物不符。

學習了謝謝分享！

       Hilger Watts品牌的光電自準直儀，當年國內進口的數量比較多，基本原理就是通過光敏電阻將光信號轉換為電信號，通過電表箱或鼓輪讀出水平或垂直兩個方向上的微小角度變化。

      我們有該品牌的TA80和TA53型兩種Hilger Watts生產的光電自準直儀，前者是光電瞄準（通過電表箱），電表箱數字顯示讀數，最小分辨率可顯示0.01”，有效分辨率應該是0.1”，測量范圍很小，好像是0~±20”。后者也是光電瞄準，鼓輪調整，電表箱顯示瞄準的狀態，儀器分辨率為0.2”，通過鼓輪來讀數（每格0.2”），測量范圍比較大0~±10’。測量水平及垂直兩個方向的微小角度變化，是通過90°旋轉鏡筒來實現的，旋轉鏡筒時有微調及緊固裝置，旋轉及調整均比較方便與可靠。光電自準直儀的最大缺陷就是受空氣、光線的騷動及折射影響比較大，國產仿制的該類光電自準直儀儀器，取消了分辨率的可靠性等級按鍵的做法并不可取，實質上是降低了該類儀器的靈敏度及準確度。

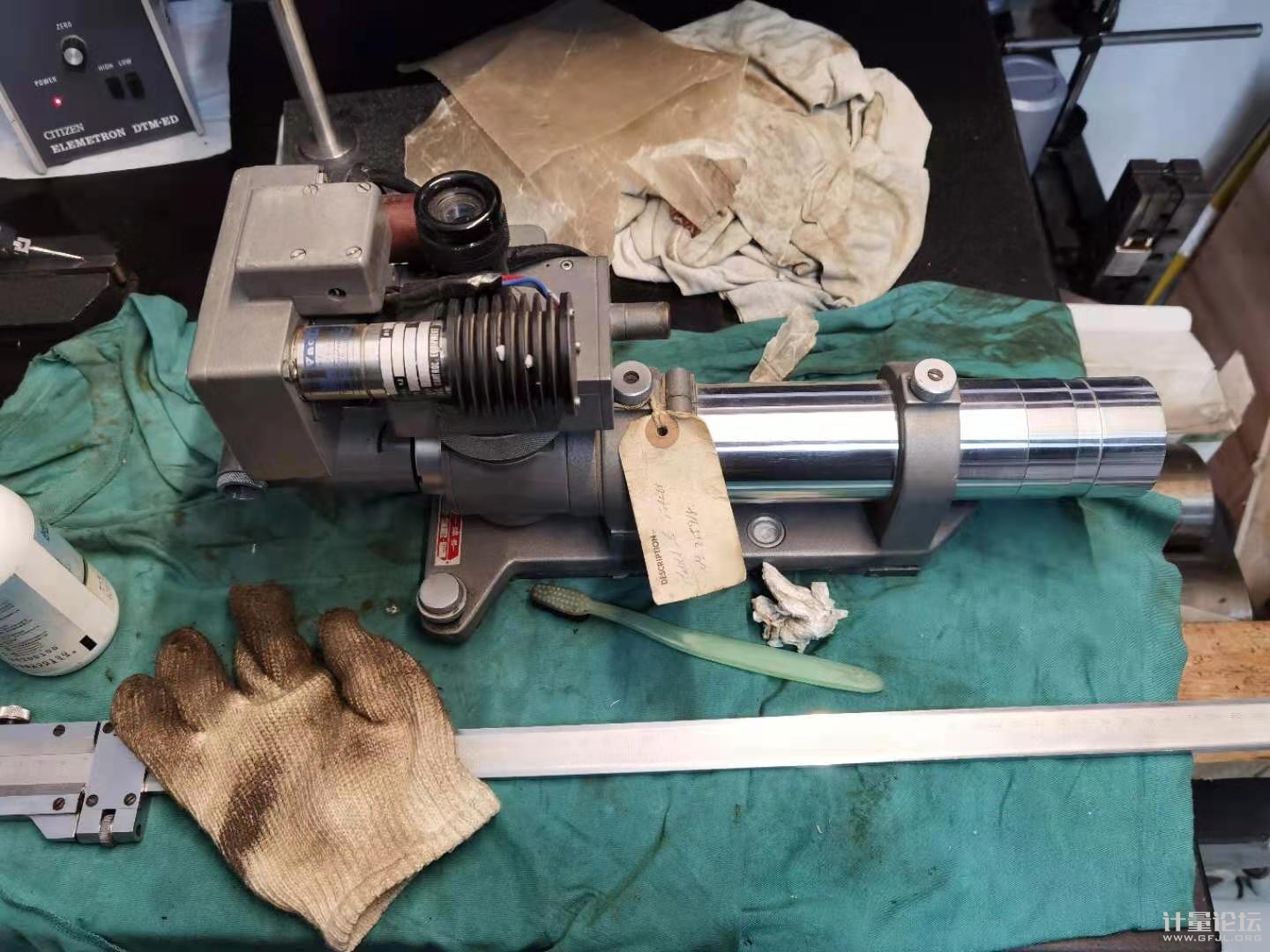

     樓主談及的Hilger WattsTA59—1型光電自準直儀，我沒見過也沒使用過，外形上與該類光電儀器略有差別，差別的那塊外形部分猜測就是樓主談及的所謂伺服型，我理解為自動跟蹤。由于對該型號儀器不熟悉，也就不好說三道四了。上述所談，僅供參考。
