設置程序，選好校準點，設置足夠記錄數據和數值穩定的時間。
充電電壓：數字表
放電電壓：標準源
電壓測量可以全程用電池并數字表，但是考慮電池能否耐受測試的電壓值。
充電電流：電流探頭/電流表等可測電流裝置
放電電流：電流源和電流測量裝置配合使用等
電流測量最好用電池進行測量，方便。也要考慮電池本身能充放電多大的電池，弄個小電池可能出事故。
供參考。

JJF(軍工)108-2015,電池充放電測試儀校準規范

武漢龍成生產的DNB-1V 型電池內阻測試儀校驗裝置，這款標準器是高頻電阻箱和電壓源集成一體的，符合JJF1620-2017電池內阻測試儀校準規范的。聯系人：張丹，手機：18064005625，微信13797013264

接個水泥電阻之類的負載，串個電流表就可以

標準器一直接著。讓程序一直跑，把充放電時間加長。
就可以比對電流讀數和充放電機器的顯示的數字。如果有問題后面可以臨時停止，通過軟件補償校準電流
電壓直接靜置用電壓源輸出到充放電機的電壓監測那兩根細一點的電壓監測線。
該過程注意輸出電壓源要在充放電機的量程。

shiftctl 發表于 2020-11-26 13:31
這個都是直接編程一直走到底的。注意使用電池充放電過程的中間等待時間拉長，用于電池的散熱。 ...

如果不能單步走，那如何接入標準器和采集數據

kongshuqin 發表于 2020-11-25 11:26
不難檢，主要是程序能單步運行

這個都是直接編程一直走到底的。注意使用電池充放電過程的中間等待時間拉長，用于電池的散熱。

luoxiaobo55 發表于 2020-11-26 11:12

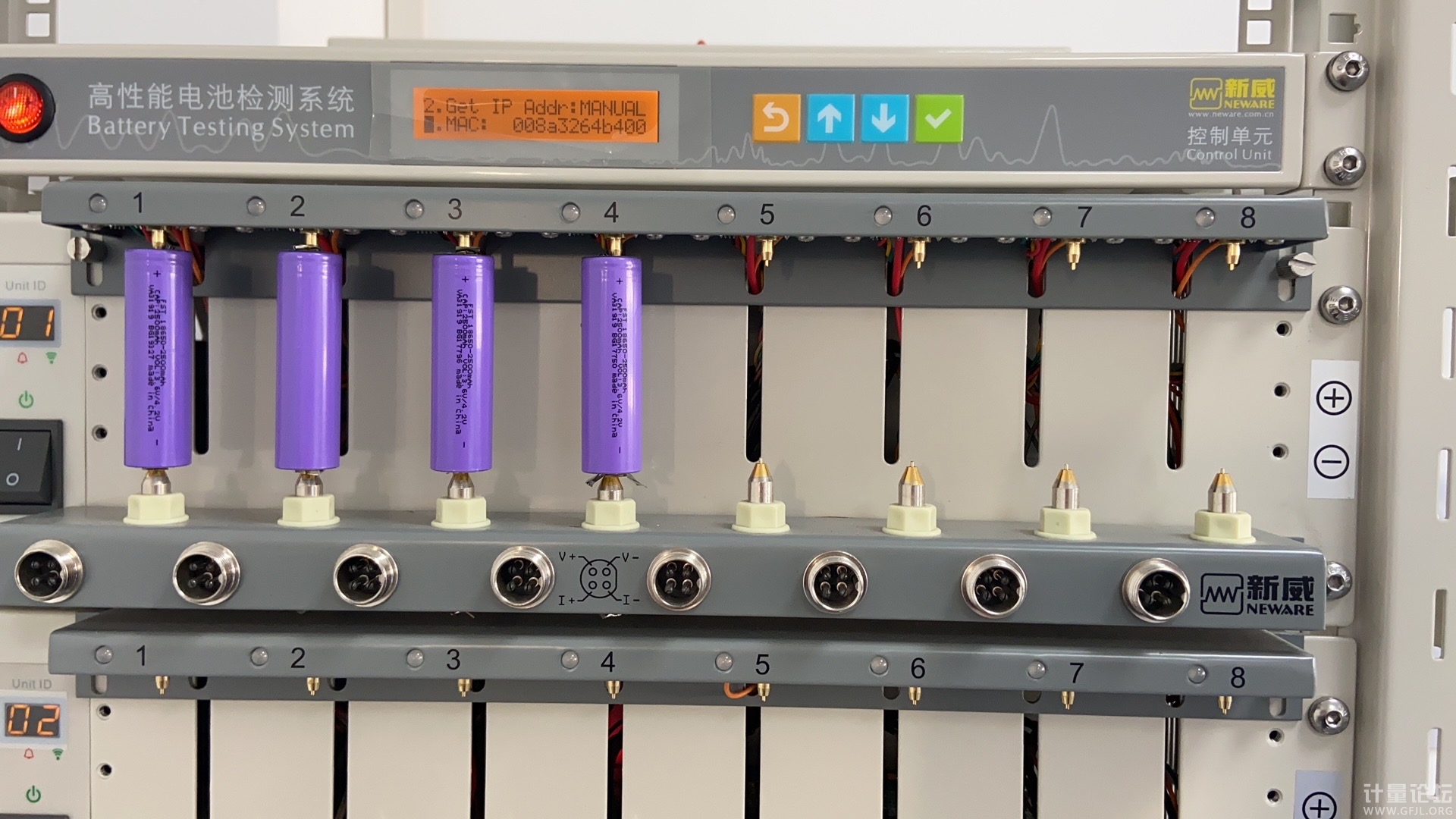

這個新威的他有另外的4線夾子接線的，測電壓，你可以把工步設置擱置呀，在用電壓源輸入久可以測電壓呀，測 ...

你應該是做過的，比較靠譜。想樓主這樣的就是校準行業瞎搞，但是還好會上論壇請教。不算最差的

莊哈哈 發表于 2020-11-25 13:07
這個電壓是用數字表就能檢嗎，我查了說電流需要負載什么的，但是具體怎么檢還是不太明白
...

用數字表只能串電池進行校準。
而且電壓肯定是要用標準電壓源的除非客戶只要你用萬用表比對下電池電壓和充放電機的顯示值。
你這個不能瞎搞。只校準電流是肯定不行的。

莊哈哈 發表于 2020-11-25 13:07
這個電壓是用數字表就能檢嗎，我查了說電流需要負載什么的，但是具體怎么檢還是不太明白
...

電流
1、串電流表和電池，最方便
2、充電或者帶你們的電子負載過去。再串電流表校準。充電電流。
3、放電用標準電源串電流表。
（強烈建議用第一種方法）
電壓
4、設置靜置，用你們的標準電壓源（國產或者fluke5500系）給電壓

基本就這兩個，還有看客戶的需求

這個新威的他有另外的4線夾子接線的，測電壓，你可以把工步設置擱置呀，在用電壓源輸入久可以測電壓呀，測充電放電電流，你可以把標準電流表串聯到負載上，把工步設置就好了

按照 JJF(軍工) 108-2015 電池充放電測試儀校準規范

沒有負載怎么會有電流呢？
還是把這個問題想清楚再去客戶現場吧

kongshuqin 發表于 2020-11-25 11:26
不難檢，主要是程序能單步運行

這個電壓是用數字表就能檢嗎，我查了說電流需要負載什么的，但是具體怎么檢還是不太明白

不難檢，主要是程序能單步運行
