用316供電  可以用316輸出電阻值或者電壓值（模擬傳感器輸出）接變送器傳感器端子，也可以用 電阻箱或者微壓計，316同時測量變送器輸出電流值就可以了。相當于就是你給變送器一個標準的輸入，然后看輸出。具體的不確定度評定，好像規范最后的示例就是這種

開24V供電測電流不就可以了嘛。

多功能校驗儀

用過程校驗儀測電信號

ssooss 發表于 2020-9-7 08:42
樓上已經說的很清楚了，這個變速器輸入信號是pt100三線制的熱電阻，建議看看您用的過程檢驗儀的使用說明 ...

謝謝各位老師的講解，謝謝

237358527 發表于 2020-9-7 07:10

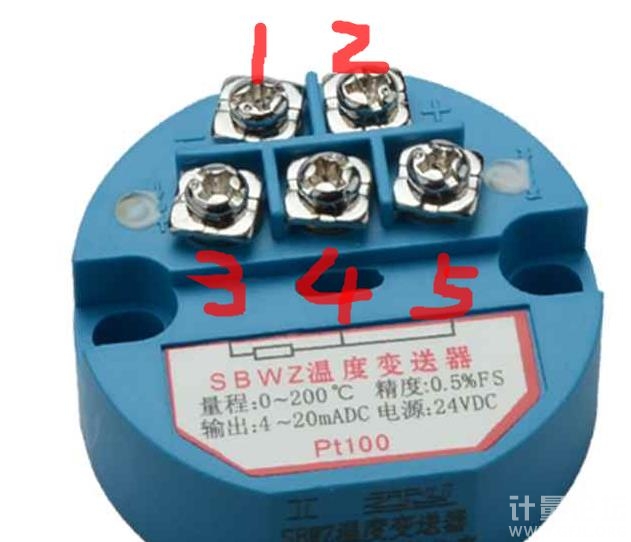

如果是 電流輸出的話，
你的校驗儀 24V段接 +2，
你的校驗儀電流輸入端接-1，

謝謝各位老師的講解，謝謝

jag21 發表于 2020-9-6 21:45
首先，謝謝你，這么詳細的回答，謝謝。。。

這個原理我大概的了解了，現在疑惑的是怎么接線。

樓上已經說的很清楚了，這個變速器輸入信號是pt100三線制的熱電阻，建議看看您用的過程檢驗儀的使用說明書和變速器的接線圖，可以幫助您自己理解。

jag21 發表于 2020-9-5 17:18
那不帶傳感器的溫度變送器也要上油槽么？

不帶傳感器的溫度變送器可以用一個多功能過程校準儀或者叫過程校驗儀，提供一路熱電偶mv或者是熱電阻Ω模擬信號給溫度變送器輸入通道，然后用過程校驗儀的毫安測量檔測量變送器的輸出通道。變送器的電源可以用過程校驗儀提供也可以用單獨的電源。類似的過程校驗儀很多：阿美特克的ASC300/301/400、福祿克的F725/726/741/743/744/753/754、德魯克的DPI800系列、貝美克斯的MC6。國產的更多在這就不一一列出。一般的過程校驗儀都可以同時提供輸出模擬、測量和24V回路電源功能。也可以根據自己的實際情況，用類似功能的單功能儀器組合起來使用。

不需要上油槽

237358527 發表于 2020-9-4 07:30
溫度變送器不帶 傳感器 就 是 輸入 個 電流或者電阻或電壓 的標準信號看看 輸出信號準不準，其實是相當于  ...

那不帶傳感器的溫度變送器也要上油槽么？

aiwodewj1 發表于 2020-9-4 09:21
我磐然的就一邊供電一邊輸出一邊測量，就這樣操作，但是講不出來，會做

下次有機會能不能拍張圖看下，先謝了

我磐然的就一邊供電一邊輸出一邊測量，就這樣操作，但是講不出來，會做
