請教前輩指示表問題

查看數: 10588 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

TtreasureE

發布時間: 2020-7-30 11:37

正文摘要:

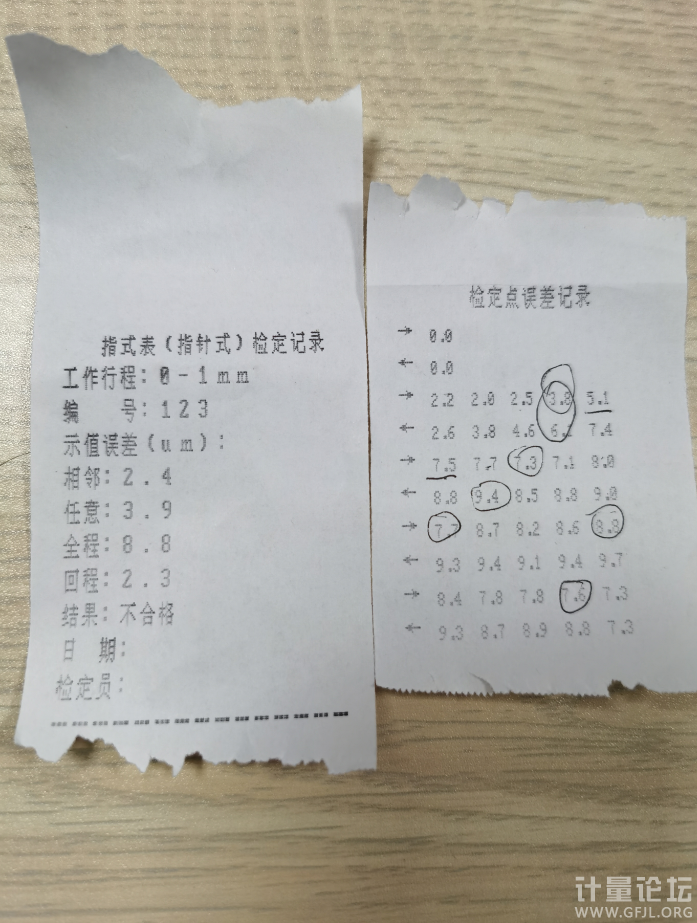

分度值為0.001mm，量程為1mm的指示表。經指示表檢定后，數據和結果如圖。請問這個“任意：3.9”是怎么算出來的，看了很久也沒看出來

回復

TtreasureE 發表于 2020-8-12 16:57:02

小逗比發表于 2020-7-30 14:31
這是任意0.2mm的示值誤差，看我標注出來的重點！是正行程中任意0.2mm段中的數值中的最大值和最小值的之差 ...

是的謝謝

長度室 發表于 2020-7-30 18:23:50

7.7-3.8=3.9。不過目測有個7.5-2.5=5.0的點。

心安遂于 發表于 2020-7-30 17:06:04

。。樓上的小弟沒看明白，不應該是一組4個數據內的最大最小嗎，7.7不是后面一組0.2的嗎

小逗比 發表于 2020-7-30 14:31:17

TtreasureE 發表于 2020-7-30 13:58
算出來都不對。不管是任意0.05mm還是任意0.2mm都看過。不知道這個3.9怎么算來的 ...

這是任意0.2mm的示值誤差，看我標注出來的重點！是正行程中任意0.2mm段中的數值中的最大值和最小值的之差的最大值確定，你這個是后續檢定，每個點間隔是0.05mm，也就是說任意0.2mm段是連續的4組數據中的最大值和最小值！還是正行程中的4組連續數據，3.9μm是由（第一行的3.8μm 5.1μm和第三行的 7.5μm 7.7μm是連續的4組正行程數據）這組數據中最大值和最小值之差7.7-3.8=3.9，其余任意4組數據都沒有這組的差值大，所以取這組的數據為測量結果，有異議的可以共同探討
