謝謝大家回復，我驗過了，短接的電表，走字慢，都超出誤差范圍。

劉耀煌 發表于 2019-6-4 13:12
如果原邊的阻抗0.002ohm,短路線電阻0.001ohm,那么仍然有三分之一的電流會留經原邊！ ...

哦，有空我得找找相關資料看看

大青蜂 發表于 2019-6-4 13:01
就算短路線有電阻，對電能表的計費功能也沒用吧？電流進互感器前都給短接截胡，電能表接受不到信號就不轉 ...

如果原邊的阻抗0.002ohm,短路線電阻0.001ohm,那么仍然有三分之一的電流會留經原邊！

劉耀煌 發表于 2019-6-4 11:25
這個電能表原邊繞組（實際上就是一匝）的直流電阻或者工頻阻抗也是很低的，外加短路線也是有電阻的，旁路 ...

就算短路線有電阻，對電能表的計費功能也沒用吧？電流進互感器前都給短接截胡，電能表接受不到信號就不轉動了，也就是不計費，是這樣吧？

大青蜂 發表于 2019-6-4 10:44
那你能說下測量原理嗎？我沒其他意思，我就是想了解下，13都短接了就算流入互感器的都幾乎忽略了，我是這 ...

這個電能表原邊繞組（實際上就是一匝）的直流電阻或者工頻阻抗也是很低的，外加短路線也是有電阻的，旁路作用有限

劉耀煌 發表于 2019-6-4 10:23
我支持6樓，看來你對電能表的測量原理和測量電路很不清楚

那你能說下測量原理嗎？我沒其他意思，我就是想了解下，13都短接了就算流入互感器的都幾乎忽略了，我是這樣認為的

大青蜂 發表于 2019-6-4 10:14
應該沒有，他這兩張圖片是倒過來的，

我支持6樓，看來你對電能表的測量原理和測量電路很不清楚

1是1 發表于 2019-6-4 10:12

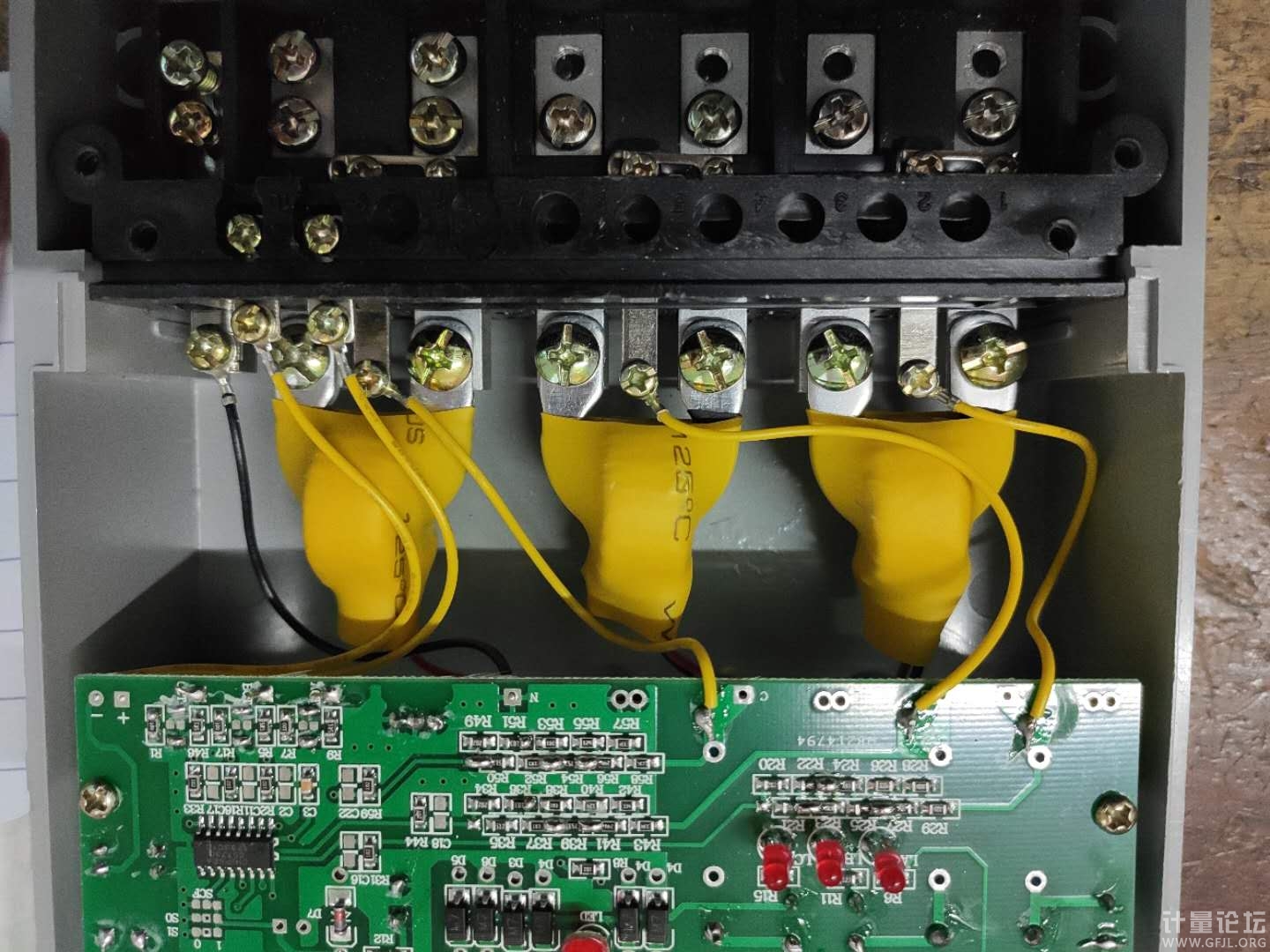

會流一點電流進去的，黃色互感器的一次，就是1,3腳也是短接的

應該沒有，他這兩張圖片是倒過來的，

大青蜂 發表于 2019-6-3 14:26
電流應該沒流進去，所以電能表沒有計費

會流一點電流進去的，黃色互感器的一次，就是1,3腳也是短接的

1是1 發表于 2019-6-3 12:15
電能表脈沖輸出肯定減慢，這樣接法就是在偷電

電流應該沒流進去，所以電能表沒有計費

大青蜂 發表于 2019-6-3 10:45
同問。258接UA  UB  UC ，1是電流進，3是電流出，直接短接了？不經電能表，那電能表的脈沖信號有變化？ ...

電能表脈沖輸出肯定減慢，這樣接法就是在偷電

這樣接法，電流端子短接了，流經內置互感器的一次電流減少，計量得到的功率會比實際功率減小起碼一半以上，電度表完全計量不準了

同問。258接UA  UB  UC ，1是電流進，3是電流出，直接短接了？不經電能表，那電能表的脈沖信號有變化？

不是偷電，就是簡易分流器
