xg西瓜 發表于 2019-10-16 17:42
調好了沒？怎么調？

阻尼的調節
（1）將記錄開關置STOP，并將導程恢復至TEST位置。
（2）重新啟動START開關，用mv開關打毫伏標壓。

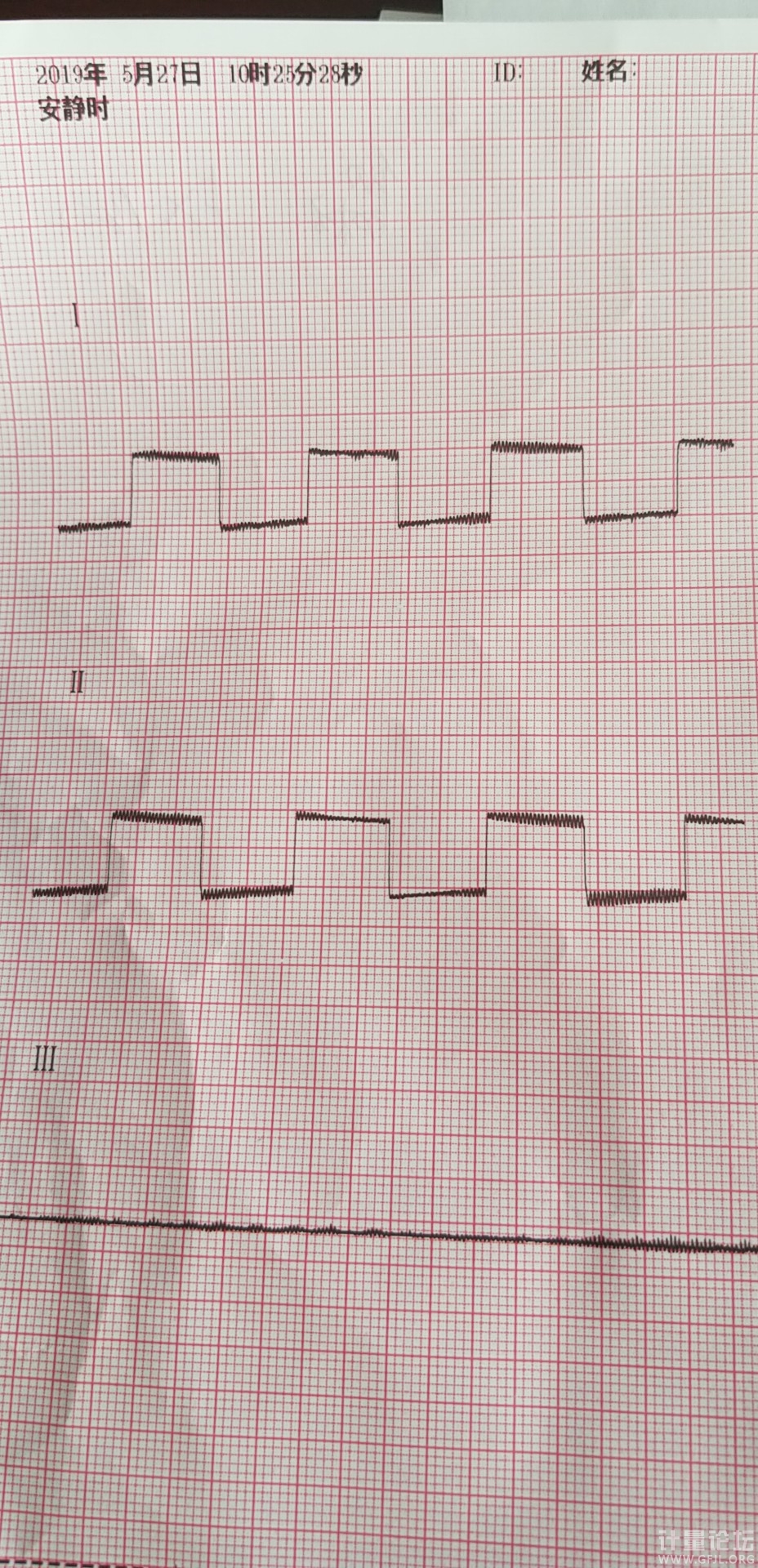

（3）觀察記錄到毫伏標壓信號，調整主放大電路板上的阻尼調節電位器VR304，使方波上升下降沿處既不出現過沖又不圓鈍為止。
幾點說明：
1、上述技術指標當儀器出廠時生產廠家已統一通整好，因此除有特殊情況外一般不要擅自調整。當確認儀器有故障或因更換元件必須調整時要由修理技術人員進行調整。
2、調整時所用儀表精度要高。如調整電池充電電壓時講到要用數字式電壓表。有些數字式電壓表誤差較大，或因干電池用久，計數不準確，就不應再用這種電表。
3、調整原則是更換哪一部分電路的元件后要調整該電路部分的有關參數，例如更換了主放大電路板上的Ic301，如果靈敏度、阻尼、極限等項參數有改變就要對該電路中的增益、阻尼、極限電位器進行調整達到最佳參數。如果因更換了前置放大電路板上的放大集成塊或光電耦合器件使整機靈敏度發生改變，你采用調整主放大電路上的增益控制電位器來解決。雖然也能調整到使記錄幅度正常，但這種方法是錯誤的。這樣顧此失彼，CRO信號輸出插座上的輸出就不符合技術標準了，正確的方法是要在前置放大電路板上對電平零位和增益進行重新調整。如果換件后技術參數沒有發生改變，當然就無需進行調整了。

調好了沒？怎么調？

加個好友 向您學習下

有噪聲，阻尼調節下。。
