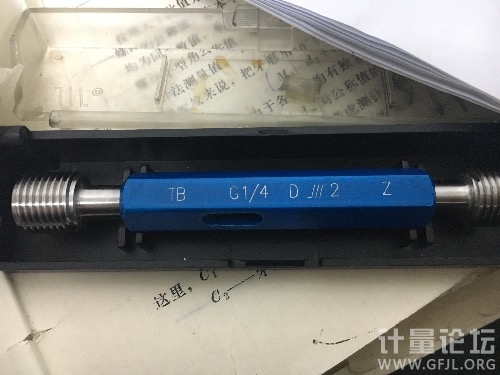

G1/4 TB螺紋的標準中徑是多少

查看數: 13810 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

cxp

發布時間: 2019-4-22 09:34

我自己算的，通端12.314-0.01，止端12.436-0.01，實際測量后，通端實測12.3105，止端實測12.473，。。。。。為什么止端大那么多，肯定是我標準數算錯了，求助 ...

回復

蔡彭程 發表于 2019-5-28 16:16:27

你看可能解決你的問題！?。。。?/td>



wuyue12 發表于 2019-5-17 08:56:03

positec 發表于 2019-5-17 08:29
T：上限12.3175，下限12.3045，磨損限12.2950
Z：上限12.4810，下限12.4680，磨損限12.4625 ...

你怎么算的啊

positec 發表于 2019-5-17 08:29:59

T：上限12.3175，下限12.3045，磨損限12.2950
Z：上限12.4810，下限12.4680，磨損限12.4625

wuyue12 發表于 2019-5-16 14:51:01

T12.311 ±0.007 Z12.4575 ±0.007
你參考下
目前只有這個標準GB10922-89 上面有說明。其他我還沒找到

cxp 發表于 2019-4-30 14:30:14

12.481-0.013止端，不知道對不對，通端12.324-0.013

cxp 發表于 2019-4-30 13:38:45

這老標準我咋看有點蒙，D級咋算

cxp 發表于 2019-4-29 16:23:55

positec 發表于 2019-4-26 11:23
是廢了，但GB/T10922-2006已經沒有D級，計算只能用老標準

謝謝量友，十分感謝

positec 發表于 2019-4-26 11:23:36

是廢了，但GB/T10922-2006已經沒有D級，計算只能用老標準

cxp 發表于 2019-4-26 08:47:53

positec 發表于 2019-4-25 11:40
止端算錯了，是D級，GB/T10922-1989

這個標準作廢了吧

positec 發表于 2019-4-25 11:40:18

止端算錯了，是D級，GB/T10922-1989

cxp 發表于 2019-4-23 13:25:58

。。。，，，，，，，，，，，，頂一頂
