利于觀察數據規定的 有時候離的太近會產生陰影不利于讀數。經常用這種尺就明白了。至于內徑尺它的分辮率又和普通外徑尺不一樣如果離太遠可能會誤讀

queruiqi 發表于 2025-8-22 10:14
你好，壓線0.05mm是不是看真正的0.05mm，而不是千分尺微分筒上的5個格子

微分筒上的5個格子，就是軸向0.05mm的距離呀

huyihua 發表于 2018-11-27 22:40
請問樓主這是什么書，我在規程沒看到樓主上面那個配圖

JJG 22     內徑千分尺

規矩灣錦苑 發表于 2018-6-9 15:06
　　“微分筒錐面的端面與固定套筒毫米刻線的相對位置”對任何微分類量具要求都是相同的，外徑千分尺和內徑 ...

你好，壓線0.05mm是不是看真正的0.05mm，而不是千分尺微分筒上的5個格子

請問樓主這是什么書，我在規程沒看到樓主上面那個配圖

頂頂頂頂頂頂頂頂

申文濤 發表于 2018-6-10 11:55
還有個問題千分尺的分度值是0.01，0-25示值最大允許誤差是加減0.004，這個值是估讀出來的嗎？ ...

是的?。。。。。。。?！

申文濤 發表于 2018-6-10 11:55
還有個問題千分尺的分度值是0.01，0-25示值最大允許誤差是加減0.004，這個值是估讀出來的嗎？ ...

　　千分尺的分度值是0.01，0-25示值最大允許誤差是±0.004，這個值的確是估讀出來的。千分尺的分度值是0.01mm，人的肉眼可以估讀其分度值的1/10，即0.001mm，因此0-25千分尺的示值最大允差可以設定為±0.004mm。

規矩灣錦苑 發表于 2018-6-9 16:40
　　“壓五離十”的要求不是示值誤差，是為了在測量時讀數不要錯讀“一圈”，即防止把套管上的數錯誤地多 ...

還有個問題千分尺的分度值是0.01，0-25示值最大允許誤差是加減0.004，這個值是估讀出來的嗎？

申文濤 發表于 2018-6-9 17:22
謝謝老師，真的很受教，螺距是0.5mm,四塊1/4是哪幾個數呢，0.125？0.25？0.375？0.5？，然后大量程的是要 ...

　　你說的很對。但尾數也不一定修約到小數點后3位，例如：0.13、0.25、0.37、0.5亦可。如果按1/3，三個量塊的尾數可以是0.17、0.34、0.5。
　　千分尺平面度允差０.６微米，大約是白光干涉帶兩圈，因此可以不必計算干涉帶彎曲量，只要干涉帶不超過兩個環即可。

規矩灣錦苑 發表于 2018-6-9 16:58
　　檢100mm（請注意大小寫，否則注冊計量師考試會扣分的，呵呵）以內的千分尺兩側兩面的平行度，如果用 ...

謝謝老師，真的很受教，螺距是0.5mm,四塊1/4是哪幾個數呢，0.125？0.25？0.375？0.5？，然后大量程的是要用83塊里的小數和大數來組合嗎？這樣理解對嗎？
關于平晶法檢測量面平面度，具體怎么操作呢，規程里只是多光帶數不能超過2條或1條，沒有形狀要求嗎？彎曲、環形都無所謂嗎，剛剛實際看了舊尺平面度，調整到最少，是1-2條環形帶，也是合格？

申文濤 發表于 2018-6-9 15:58
檢100MM以內的千分尺兩側兩面的平行度，如果用量塊檢，我有20塊的千分尺專用量塊，還有一套83塊的量塊，能 ...

　　檢100mm（請注意大小寫，否則注冊計量師考試會扣分的，呵呵）以內的千分尺兩側兩面的平行度，如果用量塊檢，有20塊的千分尺專用量塊，還有一套83塊的量塊，當然沒有問題，完全能實現。
　　規程里要求尺寸差1/4螺距的4塊，就也用專用量塊里的尺寸直接檢一下，有沒有一點作用呢？當然作用很大。試想當千分尺兩個工作面與微分筒絲桿中心線不垂直，卻相互平行時，用單一量塊檢定，平行性是非常好的。但，若被測尺寸發生改變，特別是使微分筒旋轉180°后，兩個工作面將呈現喇叭狀，嚴重不平行，影響測量結果。所以要用尺寸差1/4螺距的4塊量塊檢定平行性。當然，要偷懶也可以用尺寸差1/3螺距的3塊量塊檢定。用1/2螺距的2塊就不行了，因為雖然可以保證180°方向的不平行被發現，但90°方向的不平行卻無法發現。

申文濤 發表于 2018-6-9 15:45
壓線0.05，離線0.1檢定這項允許偏差這么大，假如離線達到0.08這么大偏差，對實際測量讀數準確度有沒有影響 ...

　　“壓五離十”的要求不是示值誤差，是為了在測量時讀數不要錯讀“一圈”，即防止把套管上的數錯誤地多讀或少讀一格（0.5mm），和千分尺的示值誤差沒有任何關系。

檢100MM以內的千分尺兩側兩面的平行度，如果用量塊檢，我有20塊的千分尺專用量塊，還有一套83塊的量塊，能實現嗎？規程里要求尺寸差1/4螺距的4塊，就也用專用量塊里的尺寸直接檢一下，有沒有一點作用呢

壓線0.05，離線0.1檢定這項允許偏差這么大，假如離線達到0.08這么大偏差，對實際測量讀數準確度有沒有影響呢，我腦袋有點轉不過來了。還有個問題千分尺的分度值是0.01，0-25示值最大允許誤差是加減0.004，這個值是估讀出來的嗎？

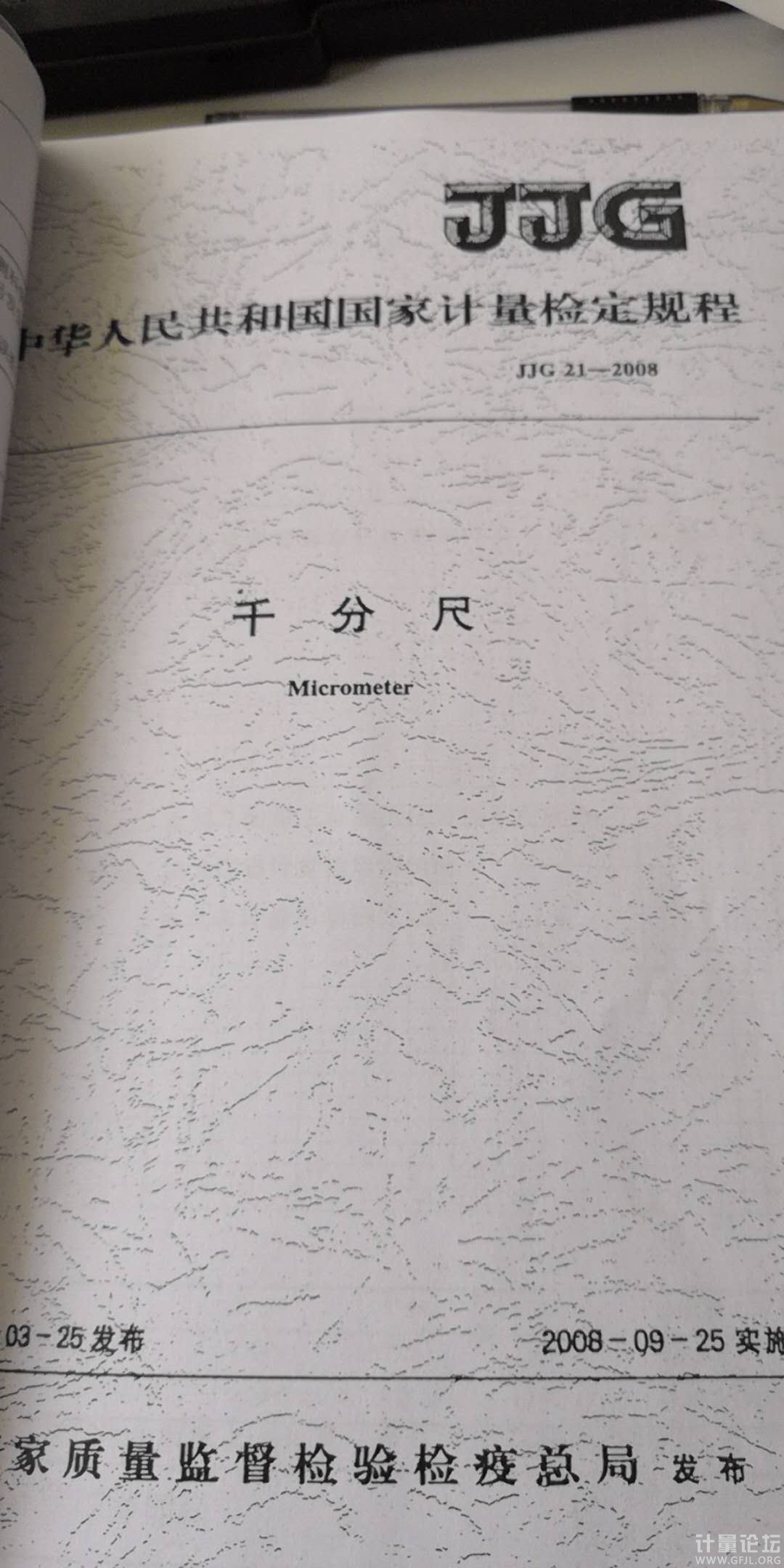

　　“微分筒錐面的端面與固定套筒毫米刻線的相對位置”對任何微分類量具要求都是相同的，外徑千分尺和內徑千分尺，以及其它什么千分尺，都有這項要求，基層檢定人員常稱為“壓五離十”，指的就是最小分度的五倍與十倍。千分尺最小分度是0.01mm，因此規定壓線不大于0.05mm，離線不大于0.1mm，是完全正確的。JJG21-2008的4.5條規定是對的，JJG22-2014的4.5條規定也是如此，兩個規程的規定沒有區別。
　　你看到的JJG22-2014的6.3.7條是檢定方法的描述，檢定要求仍然是4.5條的規定。在描述檢定方法時給出了圖5。圖5是給我們示意“壓五離十”怎么讀出來，該圖示意的實際情況是左邊的圖讀得離1，右邊圖讀得壓0.5，小于規定的“壓五離十”，檢定合格。這是給我們舉的讀數例子，并不是將4.5條規定的“壓五離十”改為“壓半離一”了。規程沒有錯誤，也不存在印刷錯誤。
