劉耀煌 發表于 2018-3-7 09:30
移圈調壓器的電磁原理與結構和一般變壓器相似，但它是由兩個變壓器組成的，其一次反向串結組裝在中校式鐵心 ...

我細想了一下，它還是應該算自耦式。當然，嚴格意義上講，應該說是變易的自耦式。它是將N2從N1互感到的電動勢與N1上的電壓順極性串聯作為二次輸出電壓，這樣負荷電流不流經N1‘，使得N1’線徑可以小而節約成本，這正是自耦式的特點哦！

劉彥剛 發表于 2018-3-8 05:43
非常感謝你的幫助，使我明白了中校式是中柱式，N赫應該是N1，自招式是自耦式，雙因式是雙圈式，這樣理解 ...

這個圖主變壓器應該是自耦式

劉耀煌 發表于 2018-3-7 09:30
移圈調壓器的電磁原理與結構和一般變壓器相似，但它是由兩個變壓器組成的，其一次反向串結組裝在中校式鐵心 ...

非常感謝你的幫助，使我明白了中校式是中柱式，N赫應該是N1，自招式是自耦式，雙因式是雙圈式，這樣理解起來會好得多。

但就這樣的介紹，要真正理解其原理還是有難度。不說別的，就說現圖示該結構，其主變壓器是自耦，還是雙圈哦？

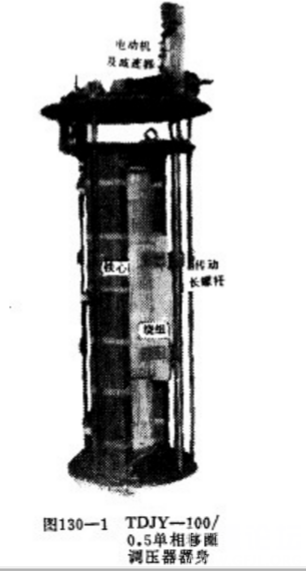

移圈調壓器的電磁原理與結構和一般變壓器相似，但它是由兩個變壓器組成的，其一次反向串結組裝在中校式鐵心的同一心柱上形成上下兩部分，如圖130 一1和圖130一2(a)所示。其中一個變壓器稱主變壓器，用于調節負載電壓，可以是自耦式或雙因式，其一次繞組N1為主繞組。另一個變壓器稱輔助變壓器，用于調節電感，是雙因式，其一次繞組N1'稱輔繞組(與N1反向串結)，二次繞組N3自身短路，稱動繞組。

這樣改一下，應該沒問題了吧

      該介紹明顯有不少謬誤之處，N2是什么繞組都沒說，還什么“自招式或雙因式，其一次繞組N赫主繞組”，真不知道說的是什么哦！
      懇請量友幫我找到一靠譜的移圈調壓器的原理介紹哦！
