自帶的可以用來檢測設備是否正常，在測量時最好還是用和待測工件一致的材料校準，材質什么的都不一樣

同意15樓的觀點

coyote 發表于 2017-10-15 10:07
建議如下“
1。拆分成兩個單元進行檢測校準
2。自帶標準塊的應先使用校對零位和斜率，在進行測量計量標準； ...

非常感謝。

yushiping 發表于 2017-10-13 18:06
請問，你圖上的這組標準器哪里有賣？謝謝！

可能是山東濟寧的。我們這有家銷售公司賣，不過好像也是在那邊定的貨。

建議如下“
1。拆分成兩個單元進行檢測校準
2。自帶標準塊的應先使用校對零位和斜率，在進行測量計量標準；
3。沒有自帶標準塊的，按校準規范中使用計量標準校對
4。有自帶標準塊的一定給出標準塊的參數值，以便后續追溯
以上希望對您有幫助，多謝！

肯定用隨機附帶的啊，客戶實際使用中還能到你這里校準再拿回去用嗎？

　　要分清儀器的校零附件和儀器校準用計量標準。千分尺一般都帶有校零用的校對桿，測厚儀一般也應該帶有校零用的“標準”厚度片或厚度塊，測厚儀的標準厚度片（塊）像千分尺的校零用的量棒、量桿一樣是儀器的附件，必須按期檢定／校準。這些校零用的附件是提供給儀器使用者使用儀器時用的，不能用來評價儀器的合格性。用于定期檢定／校準儀器，評價儀器合格與否的東西是計量標準，對于測厚儀而言是作為測厚儀檢定裝置主標準器的標準量塊，或標準厚度片（塊）。

劉耀煌 發表于 2017-9-4 15:57
JJF 1126-2004《超聲波測厚儀校準規范》附錄B的內容

請問，你圖上的這組標準器哪里有賣？謝謝！

我認為兩個都可以，一般附帶校準塊也是要校準的，精度滿足后，和較高量塊校測厚儀校零位是一樣的結果，測厚儀精度也不是多高，這個理解因人而異。

長度室 發表于 2017-9-14 09:09
我個人觀點是用儀器附帶的那個塊來“調零”。如果儀器附帶的塊有磨損，不準確了，這樣用我們的標準器（標準 ...

這樣確實更符合客戶的實際使用情況。

我個人觀點是用儀器附帶的那個塊來“調零”。如果儀器附帶的塊有磨損，不準確了，這樣用我們的標準器（標準厚度塊）來校準的其他各測量點所得誤差可能不是儀器真實的誤差性能，但它適合于測厚儀的實際使用情況，因為用戶在使用測厚儀時就是先在自身附帶的塊上面進行“調零”的。這樣你給出的誤差值便于客戶使用。規范里6.2條第一句就是“按儀器所規定的程序進行校準”，這個規定的程序按儀器說明書描述，通常是用自身附帶的塊來“調零”。

劉耀煌 發表于 2017-9-4 15:57
JJF 1126-2004《超聲波測厚儀校準規范》附錄B的內容

灰常感謝指點。

x86438751 發表于 2017-9-4 10:17
測厚儀上自帶的標快一般是檢查測厚儀的初始狀態或使用中檢查是否設備正常，正常測量的精度還是用量塊來標定 ...

JJF 1126-2004《超聲波測厚儀校準規范》附錄B的內容

GCR15是一般量塊材質，但量塊表層一般經過防銹處理，所以聲速還是不完全和高碳鉻軸承鋼對應一樣！
而45號中碳鋼是測厚儀自帶校準塊用的材質，主要是材質不同。
　　你用量塊校準也是可以的，但要調節聲速和示值對應后，再測量GCR15的樣品才能得出正確的數據
說直接了，你要根據被測對象的材質確定聲速后再測。

測厚儀上自帶的標快一般是檢查測厚儀的初始狀態或使用中檢查是否設備正常，正常測量的精度還是用量塊來標定。

785535557 發表于 2017-9-1 17:02

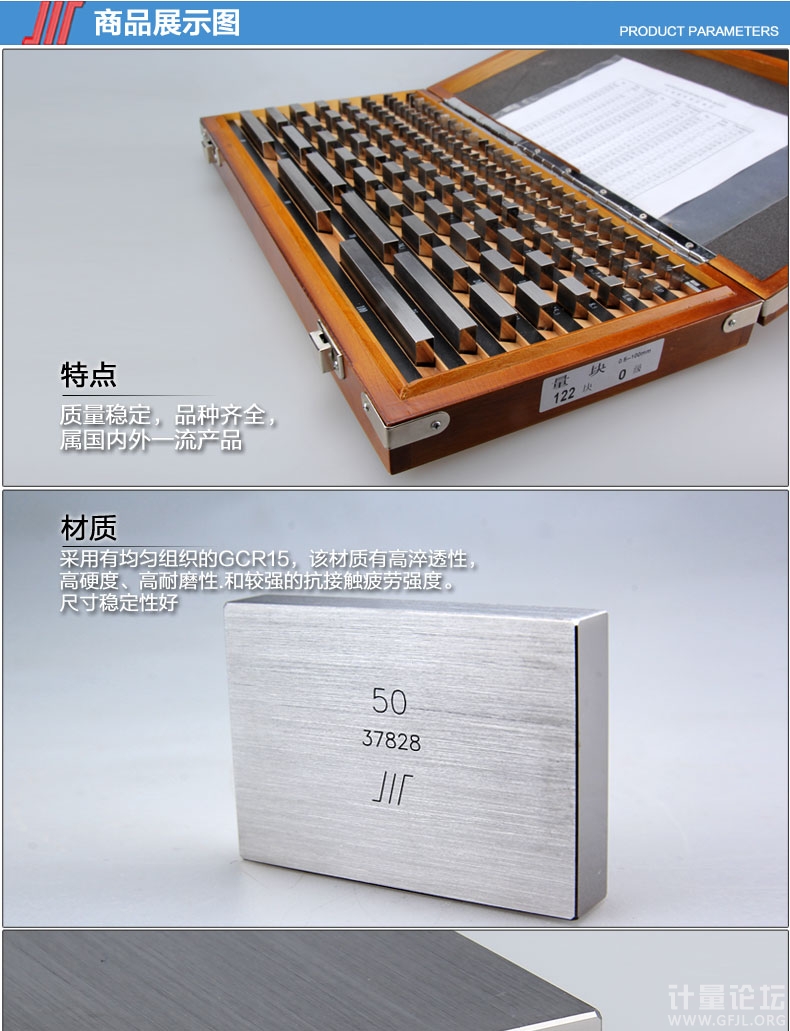

看網上的是GCr15

GCR15就是軸承鋼

785535557 發表于 2017-9-1 00:24
說明書內有附帶一些常見材料的聲速，量塊用的應該是鋼的？也有不銹鋼的。我也是剛入門不久，所以進來學習 ...

量塊應該不會用不銹鋼的，也不是45#鋼，應該是鉻錳鎢或者軸承鋼

有沒有人說下你們是怎么校準這種儀器的？

趙盼CCIC 發表于 2017-8-29 10:02
我認為兩個都可以，一般附帶校準塊也是要校準的，精度滿足后，和較高量塊校測厚儀校零位是一樣的結果，測厚 ...

對于超聲波測厚儀的原理我也不是很清楚，個人認為：如果隨機帶的校準塊實際是3.990，那么機器用這個校準塊校準后儀器示值為4.000，測量一個量塊示值為50.000，那是不是說明這個量塊實際值為49.990，差值就比較大：那如果,3.999的來校準4.000這個點，誤差是不是大大減小。當然我舉得例子比較夸張，請指教.

劉耀煌 發表于 2017-8-29 10:19
不能用量塊校準超聲波測厚，校準規范要求超聲波測厚儀標準厚度塊的材質是45#鋼。有可能超聲波測厚儀內部沒 ...

說明書內有附帶一些常見材料的聲速，量塊用的應該是鋼的？也有不銹鋼的。我也是剛入門不久，所以進來學習下。

不能用量塊校準超聲波測厚，校準規范要求超聲波測厚儀標準厚度塊的材質是45#鋼。有可能超聲波測厚儀內部沒有量塊材質對應的超聲波波速，不方便直接測量讀數。
