無邊落幕 發表于 2018-4-11 16:46
受教了，一般這個指標在哪里可以查看到呢，這里電壓頻率積中電壓、頻率使用的單位應是V和MHz嗎 ...

數字多用表的說明書里技術指標里，V和Hz

劉耀煌 發表于 2017-8-18 15:44
電壓頻率積是外在表現，內在原因還是放大器的dV/dt指標限制。一個放大器，如果它的dV/dt指標是20V/us，那 ...

受教了，一般這個指標在哪里可以查看到呢，這里電壓頻率積中電壓、頻率使用的單位應是V和MHz嗎

還真沒注意這點，感覺發現了新大陸，受教了

還真沒注意道這個，學習了。

劉耀煌 發表于 2017-8-18 15:44
電壓頻率積是外在表現，內在原因還是放大器的dV/dt指標限制。一個放大器，如果它的dV/dt指標是20V/us，那 ...

這個還真不懂，我得好好學習一下。

oldfish 發表于 2017-8-18 11:16
用交流源來理解電壓頻率積更直觀，交流電壓源輸出是有限制的，比如1000V，只能輸出20kHz；但700V可以輸出10 ...

電壓頻率積是外在表現，內在原因還是放大器的dV/dt指標限制。一個放大器，如果它的dV/dt指標是20V/us，那么它輸出100Vrms正弦波的最高頻率就只能達到22.5kHz。電壓頻率積=(dV/dt)/(2*sqrt(2)*pi)。

了解了，非常感謝

用交流源來理解電壓頻率積更直觀，交流電壓源輸出是有限制的，比如1000V，只能輸出20kHz；但700V可以輸出100kHz；這個就是受電壓頻率積的限制，電壓頻率積太高了，就不能輸出了。

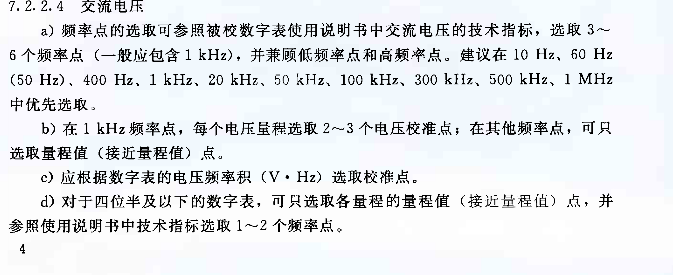

對于表也是一樣的道理，電壓頻率積太高了表的指標就不保證了，所以選擇校準點的時候應該考慮電壓頻率積

這個參數在說明書中有（稍微好一些的萬用表），這句話意思是：你在選擇好頻率后（如1MHz），乘以最大量程值（1000或700V），看看是不是超過了說明書里的電壓頻率積。超過了，被校準表就不能正常工作了。
例：3458A的電壓頻率積是1乘以10的8次方，你若選1MHz，最大只能測到100V，所以應降低頻率，比如選100kHz才能測量到滿量程700V。

對于測量電壓的儀表，其輸入（包括分壓器）都是有分布電容的，大的有可能達到幾十上百pF，隨著頻率的升高這些電容的容抗會逐漸降低，對被測源的負載影響會逐漸增大，所以有必要限制高頻時的輸入電壓幅度

這項指標應該是受限于放大器的“壓擺率”（slew rate，dV/dt），寬帶寬和大輸出不能同時達到，Vom vs frequency特性不是水平直線。另外放大器還有增益帶寬積的概念，就是說高放大倍數只能在低頻實現，高頻時增益就會下降，增益帶寬積數值上等于增益下降到0dB（放大倍數1倍）時的頻率。
