量塊夾子的附件中有二塊50mm量塊如何使用?-量塊/線紋/粗糙度 - GFJL.org http://www.bkd208.com/forum.php?mo ... 7%E5%A4%B9%E5%AD%90     參考這個

yushiping 發表于 2016-10-25 13:32
如你的圖一所示，測量內尺寸時當兩個量爪使用。

            12樓的意見是正確的，按樓主的圖一所示，就組成了專用的卡規，是測量工件等外尺寸的專用檢具。

請參考JB/T 3323-2001量塊附件，其中可以發現多種使用方法

moonkai 發表于 2016-8-10 08:29
這兩塊東西不是量塊啊，怎么能當成量塊使用呢？

　　兩塊50mm的塊不一定是50mm量塊，可能不能當量塊用。但你檢查一下，應該各至少有一個工作面。當用量塊夾子連接這兩個塊時，將它們的工作面相對，中間可夾持小量塊，從而形成標準縫隙或標準內尺寸，也就等于自制了各種尺寸的卡規，可用于檢驗精密小軸、銷、凸緣等。

如你的圖一所示，測量內尺寸時當兩個量爪使用。

moonkai 發表于 2016-8-10 08:29
這兩塊東西不是量塊啊，怎么能當成量塊使用呢？

你把第一張圖的夾平了，長量塊兩頭插兩塊薄量塊試試。

thearchyhigh 發表于 2016-8-8 10:07
小的量塊沒孔，所以

這兩塊東西不是量塊啊，怎么能當成量塊使用呢？

moonkai 發表于 2016-8-8 08:36
您好，把量塊連接起來用量塊夾子就可以了，不用這兩塊東西的，我就是想知道這兩塊50MM長的塊是做什么用的 ...

我們這里買夾子的時候沒有帶塊，你可以問下廠家就知道了

小的量塊沒孔，所以

hblgs2004 發表于 2016-8-3 08:37
就是一個連接量塊的夾具，比如，你有100以下尺寸的量塊想用該套量塊測量150的尺寸，就可以用該夾具將100和5 ...

您好，把量塊連接起來用量塊夾子就可以了，不用這兩塊東西的，我就是想知道這兩塊50MM長的塊是做什么用的？謝謝老師

就是一個連接量塊的夾具，比如，你有100以下尺寸的量塊想用該套量塊測量150的尺寸，就可以用該夾具將100和50連接成150的量塊使用了。

行走的不確定度 發表于 2016-8-3 00:27
這個應該是合成長度用的夾具吧，比如你只有300mm以下的量塊，可以用較小得用夾具連接起來，量塊測量面可以 ...

量塊夾子我已經會用了，可以研合量塊達到我想要的長度，就是這兩塊長的很像量塊的（圖二）不知道怎么用啊？長度在50MM左右

這個應該是合成長度用的夾具吧，比如你只有300mm以下的量塊，可以用較小得用夾具連接起來，量塊測量面可以研合，所以產生的誤差可以不計，在允許誤差較大時，就可以用來測量300mm以上的儀器設備了。

我的問題有兩個。第一圖二的這兩塊東西叫什么？第二這兩塊東西是做什么用的？如何使用？

塊規夾子里有兩塊50mm的塊，但是沒有標注尺寸，只有出廠編號，這兩塊東西的測量面也沒有量塊的光潔，我搞不清楚到底是怎么用的？問了單位的老工程師說是可以測內徑的時候用，但是這兩塊的高度和正常量塊又是一樣高的，組合后完全沒有辦法測卡尺的內量爪尺寸嘛

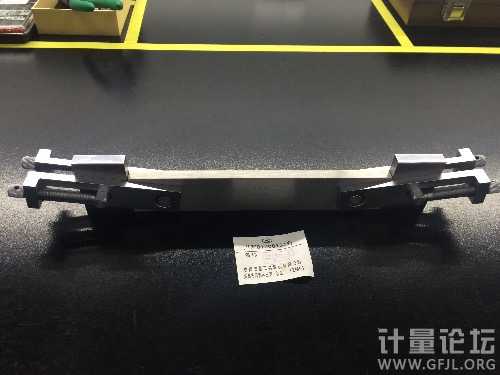

，所以我就把這個塊立起來了，組合成圖一的樣子，請高手指點是否這樣用啊？謝謝
