萬能工具顯微鏡的計量性能理解！

查看數: 7706 | 評論數: 5 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-6-20 15:25

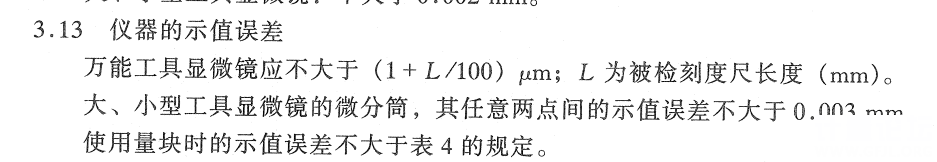

請教下，JJG56-2000中的，3.13條規定的示值誤差有公式有表格，怎么理解？

回復

Stevenw 發表于 2017-3-23 23:34:55

檢定萬能工具顯微鏡

規矩灣錦苑 發表于 2016-6-23 00:30:52

天蛇地鳥發表于 2016-6-22 13:37
那“使用量塊”怎么理解？難道量塊不能用于檢定萬能工具顯微鏡嗎？我理解為：公式是針對線紋尺作為標準， ...

　　表4就是大工顯和小工顯使用量塊時的示值誤差允許值。大、小工顯的微動機構測量范圍都不大，因此測量時要墊量塊以擴大測量范圍，而萬工顯使用不需要量塊擴大測量范圍。表格中的測量范圍就是墊了量塊后的測量范圍，請注意并不是使用量塊檢定工具顯微鏡，檢定工具顯微鏡必須使用標準線紋尺。

天蛇地鳥 發表于 2016-6-22 13:37:37

本帖最后由天蛇地鳥于 2016-6-22 13:38 編輯

規矩灣錦苑發表于 2016-6-22 10:53
　　我好像回答過這個問題。工具顯微鏡分為萬工顯、大工顯和小工顯，分別理解即可。那個公式是針對萬工顯 ...

那“使用量塊”怎么理解？難道量塊不能用于檢定萬能工具顯微鏡嗎？我理解為：公式是針對線紋尺作為標準，表格針對量塊作為標準！

規矩灣錦苑 發表于 2016-6-22 10:53:11

天蛇地鳥發表于 2016-6-22 10:33
版主在那里？請教請教請教！

　　我好像回答過這個問題。工具顯微鏡分為萬工顯、大工顯和小工顯，分別理解即可。那個公式是針對萬工顯的允差，需要計算，那個表格是針對大工顯和小工顯的允差，其示值允差直接根據大工顯或小工顯的測量范圍查用就可以了。

天蛇地鳥 發表于 2016-6-22 10:33:06

版主在那里？請教請教請教！
