ul732 發表于 2016-5-10 14:42
之前在校準A型邵氏硬度計時，想采購一套，問了成量、哈量都說沒有，定做也難，后來自己找廠家加工了 ...

近期也在考慮買專用量塊校準A型邵氏硬度計，但好像真的沒怎么看到有賣這款的，郁悶~~

renkai 發表于 2018-10-9 12:44
請教個問題，JJG 767—1992《(0.05～1)mm薄量塊》中的量塊和常見的量塊有什么不同嗎？要是檢一塊0.5mm的 ...

　　薄量塊與一般量塊的關鍵區別在一個“薄”字，中心長度尺寸很小。另一個特點是用途，常用于鐘表行業。
　　因此，檢定鐘表行業使用的薄量塊還是執行JJG 767—1992《(0.05～1)mm薄量塊》為好。另外，JJG 767—1992與JJG 146—2011在計量要求上，并無原則上的差別，并無矛盾，薄量塊的檢定執行哪一個檢定規程都不會產生重大計量糾紛。薄量塊的t1、t2級可比照量塊的1、2級，薄量塊的T3、T4、T5等可比照量塊的3、4、5等。因為薄量塊尺寸小，檢定條件（例如溫度控制）給予了適當放松。

規矩灣錦苑 發表于 2016-5-10 14:24
　　呵呵，ul732量友發現了符合量塊定義的工作面中間有孔的量塊，非常細心，對量友提出的問題也非常認真負 ...

請教個問題，JJG 767—1992《(0.05～1)mm薄量塊》中的量塊和常見的量塊有什么不同嗎？要是檢一塊0.5mm的量塊用哪個規程？

這個屬于專用塊，可以用高度也可以用深度

量塊檢定規程里沒有這種款式的，應該是專用量具。

建議找本三豐的產品目錄看看，目錄里寫的很詳細。

21#  檢定回來是3等

競有這種形狀的量塊，算是見識了。如果這種量塊真是可以檢定深度千分尺的話，到是不錯的選擇。

yulin2003 發表于 2017-5-5 07:04
謝謝您，就是不知道這種量塊怎么用才到這里請教大家的，我覺得它不符合量塊校準規范對量塊的定義，當時是 ...

　　市面上曾經有圓柱形量塊，材質為工具鋼或天然油石，兩個端面為工作面，有點像千分尺研磨器，圓柱中心打孔，專用于通用卡尺測深尺、深度游標卡尺、深度千分尺的示值誤差檢定，因此這種異形量塊也應該按量塊檢定規程檢定，我對你們的方形帶孔量塊就是基于這種異形量塊用途猜想你們的量塊用途的，僅供你參考。

規矩灣錦苑 發表于 2017-5-4 11:04
　　你們單位購置的成套量塊，其中你發了尺寸分別為25和3.5的照片。從你發的照片來看，量塊工作尺寸與中 ...

謝謝您，就是不知道這種量塊怎么用才到這里請教大家的，我覺得它不符合量塊校準規范對量塊的定義，當時是我單位采購部門采購錯了，但又有校準證書。

yulin2003 發表于 2017-5-4 07:18
按照3等量塊校準的，尺寸與 與93塊規格一樣

　　你們單位購置的成套量塊，其中你發了尺寸分別為25和3.5的照片。從你發的照片來看，量塊工作尺寸與中心孔軸線垂直，孔的直徑大于3.5mm的兩倍，工作面外形屬于正方形，按照3等量塊校準且有校準證書，這就說明它的確是“量塊”，是有特殊用途的量塊。
　　雖然我不知道你們配置這種量塊的特殊用途是什么，但我知道有一種情況的用途可給你參考。測深卡尺和測深千分尺的示值誤差檢定需要兩個等高量塊放在平板上，被檢尺工作面兩側分別與兩個量塊接觸，測深桿在中央，因此有人就設計出這種中間打孔的量塊以代替使用兩組量塊，被檢尺的測深桿插入孔內即可進行示值誤差檢定，這種方法節省了一套量塊，減少了量塊清洗和拼接工作量，檢定工作簡捷穩固，提高了檢定的可靠性和效率。那么你們的3等量塊是不是用來檢定這種中間打孔的專用量塊的呢？

按照3等量塊校準的，尺寸與 與93塊規格一樣

屬于專用工具吧   是量塊嗎

有校準證書

這東西只能算是個標準塊，不能算是標準量塊

yulin2003 發表于 2016-5-12 20:23

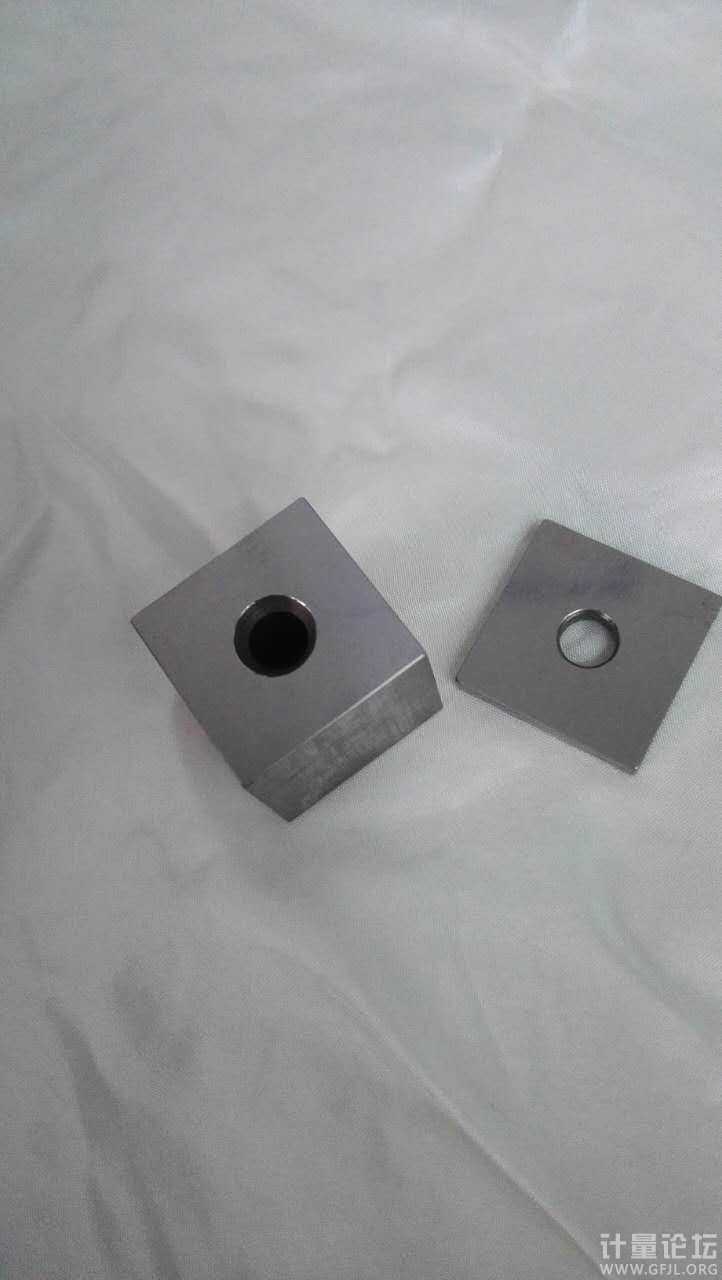

這是單位購置的量塊，尺寸分別為25和3.5，只是其中的2塊，采購的是整套，與正常的93塊量塊一樣的尺寸 ...

           這是量塊？中心長度在哪里？

劉彥剛 發表于 2016-5-10 08:16
你是說連接孔嗎？如是見本論壇量塊欄有答案；如不是的話請上傳圖片！

您好，方量塊已經上傳圖片，謝謝您的關注

            此所謂的量塊非幾何量專業的標準量塊，其中心通孔已經表明不存在量塊的中心長度，充其量也只能稱作專用檢具。名稱不合理，擾亂了人們的認知，耽誤了取得共知的時間。

方量塊，不是我們國家的標準制式，英美用得比較多。

規矩灣錦苑 發表于 2016-5-10 14:24
　　呵呵，ul732量友發現了符合量塊定義的工作面中間有孔的量塊，非常細心，對量友提出的問題也非常認真負 ...

     之前在校準A型邵氏硬度計時，想采購一套，問了成量、哈量都說沒有，定做也難，后來自己找廠家加工了幾塊。

　　呵呵，ul732量友發現了符合量塊定義的工作面中間有孔的量塊，非常細心，對量友提出的問題也非常認真負責，值得學習。
　　A型邵氏硬度計檢定專用量塊的尺寸允差太大了，偏離標稱尺寸可達6微米，而量塊檢定規程規定的10mm以下尺寸的最低級別量塊尺寸偏差不超過１微米，尺寸偏差超過１微米的量塊可作級外品使用，但其報廢限也不能超過4微米。也就是說連級外品都不能用而報廢的量塊如果中間可以打孔，作為A型邵氏硬度計檢定專用量塊使用，仍然是不錯的選擇。

樓主說的工作面帶孔的量塊，見過《JJG 304-2003 A型邵氏硬度計檢定規程》中描述的專用量塊，量塊尺寸分別是：2.46mm、2.54mm、1.25mm中央有3mm通孔。。。。。不知是不是就那種。

　　的確如樓上所說，工作面有中心孔的量塊還真沒見過，非工作面有2個孔的是安裝量塊附件，進行組合尺寸用的孔。如果真的存在工作面有中心孔的量塊，可拍個照片上傳供大家?guī)湍阕R別是怎么回事。
　　我見過的工作面有中心孔的“量塊”是圓柱形的，是用來檢定測深千分尺示值誤差的專用塊。圓柱形的兩個端面為工作面，工作面中心開了個通孔。檢定時將“量塊”置于平板上，測深千分尺測桿插入孔中，旋轉微分筒使測桿端面與平板接觸即可讀得千分尺讀數，從而完成示值誤差檢定。這種專用“量塊”避免了JJG24檢定規程規定的“每一受檢點必須用兩組相同尺寸的量塊”進行檢定的麻煩，快捷而穩定。“量塊”與測深千分尺的“校對用量具”結構相同，但JG146-2011量塊檢定規程3.1條“量塊”的定義規定必須“橫截面為矩形”，由此，這種“圓環形”結構的標準塊雖然具有量塊的作用，但不屬于定義的“量塊”。
