規矩灣錦苑 發表于 2015-10-20 11:15
　　所謂量程是測量設備完成“全部測量過程可以走過的行程”的簡稱，因此JJF1001給出的定義是：標稱測量 ...

謝謝老師，明白了

黑嘿小哥 發表于 2015-10-20 09:38
謝謝老師，您說的我還有點不太明白，圖片中的這只杠桿千分表沒有換向器，測桿移動全是逆時針旋轉，能旋轉 ...

　　所謂量程是測量設備完成“全部測量過程可以走過的行程”的簡稱，因此JJF1001給出的定義是：標稱測量范圍（區間）上限減去測量范圍下限的差，而不論有沒有換向器。
　　樓主圖片中的杠桿千分表在用于測量過程時，表針對零后可以逐漸行進到刻度標記100處（測量值逐漸增加到0.1mm），在此基礎上表針仍可按原方向繼續行進到刻線標識90、80、……，直至到0，再行進0.1mm，從而完成0.2mm的全部測量行程，因此其“量程”為0.2mm。
　　你的問題：測桿移動全是逆時針旋轉，能旋轉兩圈多一點，那測量范圍可以是(0～0.4)mm嗎？答案是“不能”。無論你說的“測量范圍”是JJF1001的7.5條“標稱區間”還是7.7條說的“測量區間”，都應該有刻度標識（刻線）作指示。杠桿表只有一個指針，不像百分表、千分表那樣有大小兩個指針，小指針指示大指針走過的圈數，因此JJG35規定的檢定范圍不超過指針走過一圈，示值誤差也就只代表一圈以內，一圈以上的行程示值誤差就不能保證準確性，也就是無效行程。
　　圖中的杠桿百分表也是同樣的道理，無非多個“換向器”。當換向器撥向一方，表針可以由0起步，逐漸行至0.4mm（刻線標識40處），還可以繼續行進至刻線標識30、20、10直至0，再完成0.4mm行程，因此總行程0.8mm，“量程”也就是0.8mm。換向器撥向另一方，同樣總行程還是0.8mm，量程也就還是0.8mm。正如5樓所說“兩個方向上的讀數不能同時進行”，不能因為有了換向器就說其量程是1.6mm。

規矩灣錦苑 發表于 2015-10-19 20:49
　　樓主問的是量程和測量范圍概念，沒有問JJG35-2006杠桿表檢定規程的適用范圍。關于JJG35的適用性問題 ...

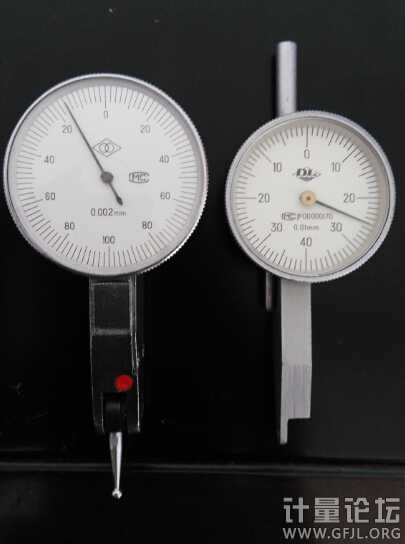

謝謝老師，您說的我還有點不太明白，圖片中的這只杠桿千分表沒有換向器，測桿移動全是逆時針旋轉，能旋轉兩圈多一點，那測量范圍是（0～0.4)mm嗎？
圖片中的這只杠桿百分表帶有換向器，每個方向均能轉動一圈多一點，那測量范圍是（-0.8～+0.8)mm？

規矩灣錦苑 發表于 2015-10-19 20:49
　　樓主問的是量程和測量范圍概念，沒有問JJG35-2006杠桿表檢定規程的適用范圍。關于JJG35的適用性問題 ...

兩個方向上的讀數不能同時進行

向榮 發表于 2015-10-19 16:34
根據JJG35-2006杠桿表檢定規程只適應量程不超過1mm。

　　樓主問的是量程和測量范圍概念，沒有問JJG35-2006杠桿表檢定規程的適用范圍。關于JJG35的適用性問題，你的說法是正確的。
　　從樓主提供的圖片來看，分度值0.002mm的杠桿千分表標稱測量范圍是±0.1mm，量程為0.2mm，分度值0.01mm的杠桿百分表標稱測量范圍是±0.4mm，量程為0.8mm。JJG35規定該規程適用于分度值0.01mm量程不超過1mm和分度值0.002mm量程不超過0.4mm的杠桿表檢定，圖中兩種表均適用JJG35。但若樓主確實有測量范圍(-0.8～+0.8)mm的杠桿表，其量程的確就是1.6mm，JJG35的確也就不適用這種表的檢定，應參照JG35另行編制校準規范。

規矩灣錦苑 發表于 2015-10-19 15:01
　　JJF1001-2011的7.6給出了“量程”的定義，范圍與區間同義，7.5和7.7給出了“標稱范圍”和“測量范圍” ...

根據JJG35-2006杠桿表檢定規程只適應量程不超過1mm。

　　JJF1001-2011的7.6給出了“量程”的定義，范圍與區間同義，7.5和7.7給出了“標稱范圍”和“測量范圍”的定義。根據定義，你的杠桿千分表標稱范圍是-0.4mm～+0.4mm，杠桿百分表標稱范圍是-0.8mm～+0.8mm，量程分別是0.8mm和1.6mm。
