長度室 發表于 2015-10-24 19:35
謝謝您的講解！那么的話，它的顯示器顯示的值就是主尺移動的距離，而不是通過計算得到的么？另外，在實際 ...

　　這種量具相當于通用卡尺，V型工作面相當于游框的量爪，主尺端面相當于固定量爪。該量具應該有個沒有倒角的圓柱體作為校零裝置，因?yàn)闆](méi)有倒角的倒角量為零。如果沒有配備校零裝置，也可以自制或用周邊任何一個沒有倒角的圓柱體校對零位。生產加工中，可以在工件未倒角前先行對零，倒角后進行測量。

規矩灣錦苑 發表于 2015-10-24 10:41
　　倒角是指圓柱體的圓柱面與端面相交形成的“角”（一般是直角）被“倒”掉，與圓柱面和端面形成一個鈍 ...

謝謝您的講解！那么的話，它的顯示器顯示的值就是主尺移動的距離，而不是通過計算得到的么？另外，在實際使用時，哪里是它的零位呢？

hblgs2004 發表于 2015-10-24 08:48
沒看懂它的使用方法

　　倒角是指圓柱體的圓柱面與端面相交形成的“角”（一般是直角）被“倒”掉，與圓柱面和端面形成一個鈍角的斜面，以利于安全性和保護零件不產生磕碰拉毛，一般標注多少毫米乘多少角度，例如3×45°。
　　倒角檢驗尺的使用，是用V型工作面分別與圓柱體的圓柱面和端面接觸，移動主尺檢驗倒角深度是否合格的量具，例如檢驗3×45°的3mm深了還是淺了，是否滿足3mm要求。未標注公差要求的尺寸按國家標準有關自由公差帶的公差要求。

完全贊同4樓阿友兄的看法和建議。其中示值誤差可以用一個量塊對零，用其它量塊組檢定示值誤差。這種倒角檢驗尺測量范圍都很小，方法是在檢驗平板上，被檢尺直角V型塊端面與平板接觸，V型塊中插入一個量塊，移動主尺對零，再在原量塊上拼合1.2、2.5、3.8、5等量塊檢測其相應示值點的示值誤差即可。

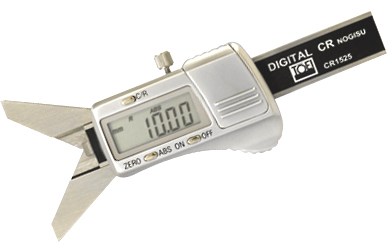

這是倒角數顯卡尺

這個好像是倒角規吧。

      從影響測量準確的角度，個人覺得要搞好這把尺子的校準，應該有幾個關鍵的位置需要檢測：一是兩直角邊的相關參數，如夾角誤差、半角誤差、兩直角面交線對卡尺基準線的位置參數（垂直度）、直角邊工作面的平面度與直線度；二是可動尺（相當于游標尺的尺框部分）端面的平面度及端面與卡尺基準線的垂直度；三是主尺的示值誤差（包括示值誤差、變動性及零件偏差等），可能需要使用到一組標準芯軸（包括原點孔徑對應直徑的標準軸）。
      這種非標的專用卡尺，只能算是校準。就算是校準，像我以上分析的那些項目，除了示值誤差部分，我還真懷疑有幾家第三方實驗室能有這個態度與能力來與你做。
      所以個人建議，最好是內部編制個技術規范什么的，配置一些硬件，自己來校準。

沒有對應這樣的國標吧？不知道日本有沒有
