cy581100 發表于 2019-4-26 16:04
應該是年代早的錯了吧。。GB/T1957  的右圖

恰恰相反，JJG 343 搞錯了。對于孔來說，孔越大，實體尺寸越小；對于軸來說，軸越大，實體尺寸越大。國家標準標注的沒有問題，JJG 343 圖C.1工件軸公差的最大實體尺寸和最小實體尺寸寫反了。我認為附錄D寫寫錯了術語，把基本偏差寫成了基本公差，應該是標準公差、基本偏差。

cy581100 發表于 2019-4-26 16:02
比較一下吧

那個對的說一下

應該是年代早的錯了吧。。GB/T1957  的右圖

岸巖 發表于 2014-8-29 14:56
回復 4# 規矩灣錦苑

比較一下吧

那個對的說一下

是有些疑問呢，還是要仔細看規程的

謝謝版主指導！

版主說的非常好，學習了！！  贊！！！

回復 4# 規矩灣錦苑


    感謝老師的回復指導，現在已豁然開朗。
我核對了一下，《JJG 343-2012 光滑極限量規檢定規程》的圖C.1與《GBT 1957-2006 光滑極限量規  技術條件》的圖1比較，
應該是JJG343 實物圖C.1 的右圖標注錯了，與老師說的有出入。
   這點糾正了，我就好理解了，
   檢定規程不能誤導人啊！
  我得檢查是不是許多規程上有的錯誤了，比如《JJF 1345-2012 圓柱螺紋量規校準規范》就有兩處，改天再向老師請教吧---

感謝！

回復 3# 岸巖

　　建議你仔細分析一下JJG343-2012的圖C.1。環規是用來檢驗“工件軸”的，其中左面的圖就是環規的公差帶示意圖。
　　至于Z1應該加還是減，圖C.1表達的意思非常清楚，對于通端塞規來說是工件孔的最大實體尺寸＋Z1，對于通端環規來說是工件軸的最大實體尺寸－Z1。
　　這里需提醒一定要注意的是JJG343-2012的圖C.1出了一個嚴重錯誤，左圖把最大實體尺寸和最小實體尺寸寫反了，那個最小實體尺寸應該是最大實體尺寸。因為軸的尺寸越大，工件含材料越多，實體越大，孔的尺寸越大，工件含材料越少，實體越小，因此圖C.1的右圖標注正確，左圖標注錯誤。此問題可查閱國家標準GB/T1957-2006《光滑極限量規　技術條件》。　　至于量規公差T1的加減問題，圖C.1表示得也很清楚。即按上述方法確定了量規（不管是塞規還是環規）公差帶的中心位置尺寸后，以其為名義尺寸，上偏差為＋T1/2，下偏差為－T1/2。

回復 2# 規矩灣錦苑


    想請教一個問題，JJG 343-2012 只舉例說明了塞規的極限尺寸計算，那么光滑環規的極限尺寸如何計算呢？
光滑塞規的T端Z1值是相加，那么環規T端的Z1值是不是相減呢？同樣，塞規的Z端T1值是相減的，那么環規Z端的T1就是相加？

回復 1# qiyexiejing

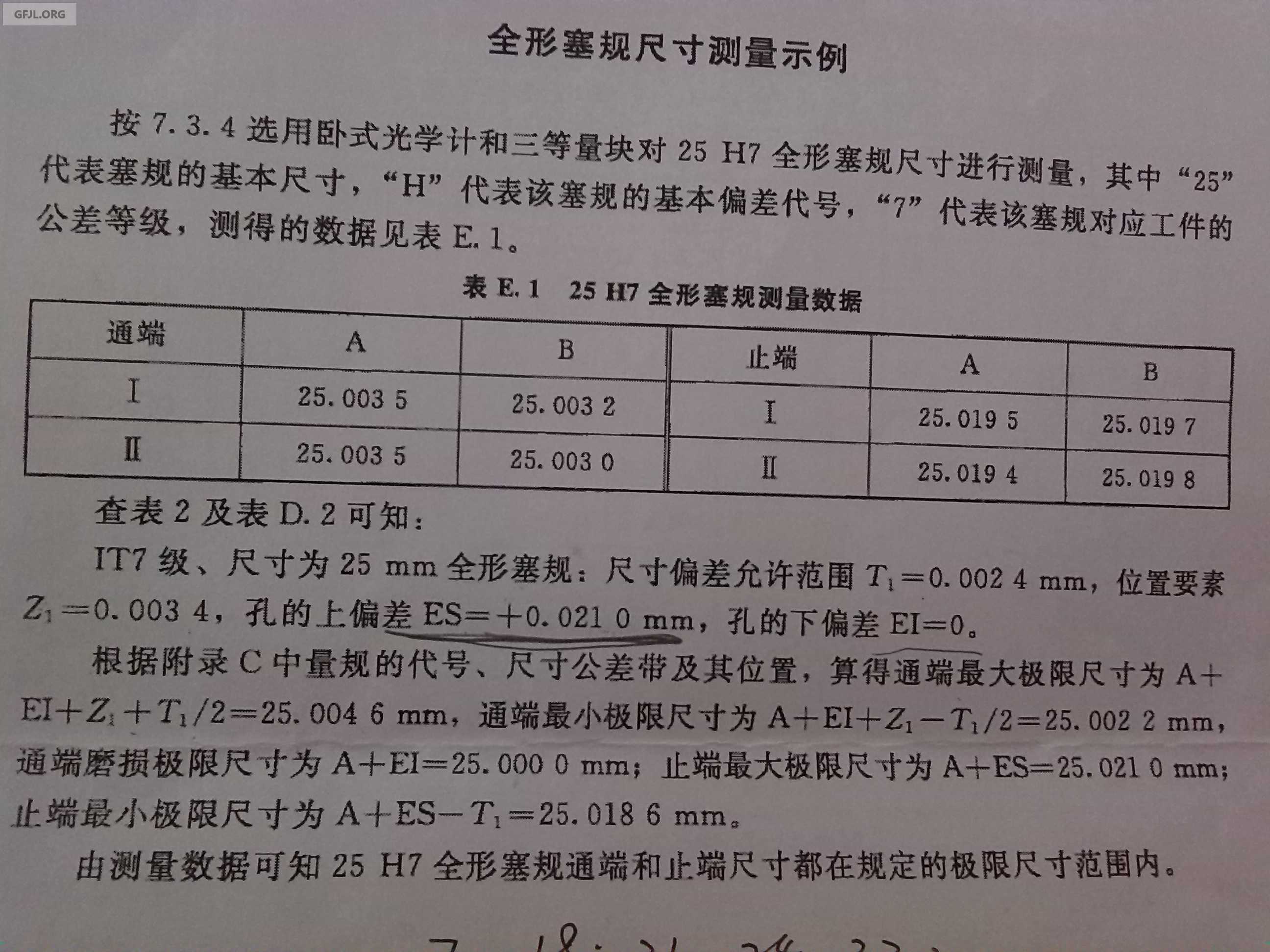

　　應該查六項國家基礎標準之一的“極限與配合”族國家標準，其中GB/T1800.3《極限與配合 基礎 第3部分：標準公差和基本偏差數值表》的表1規定了基本尺寸大于18mm至30mm的7級標準公差為IT7＝0.021mm，表3規定了基本尺寸大于18mm至30mm的孔H 的基本偏差為0，因此25 H7的被測孔的下偏差EI＝0，上偏差ES＝+0.021mm，公差T＝0.021mm。JJG343-2012的附錄D.1和D.2及表2中的“公差”列就是對GB/T1800.3相關數據的復制。
　　塞規是用來檢驗孔的，被測孔的下偏差EI＝0，上偏差ES＝+0.021mm，公差T＝0.021mm。查JJG343-2012的表2可得塞規的T1＝0.0024，Z1＝0.0034。您查JJG343-2012的附錄D.2得到 IT7對應的上極限偏差ES=0.012mm是查錯了地方，這是基本尺寸大于18mm至30mm的7級孔 J7 的基本偏差值，不是孔 H7 的基本偏差值。
