　　理論上是你說的道理，是A、B邊在顯微目鏡的焦平面上的影像，這個焦平面“和傾斜螺紋升角后的立柱軸線是垂直的”。應該說焦平面和被測螺紋的軸截面存在著一個螺旋升角的夾角，所以螺旋角較大時還應該對檢查結果修正，螺旋角較小時影響不大可以忽略不計。

回復 5# 規矩灣錦苑


    我今天又想了一下，看了一下，感覺同一個單線螺紋的牙型角A、B兩側因為螺旋角方向一致，所以立柱調整角度使A、B邊能看最清楚后，和A、B邊在同一側的所有螺紋牙型角都應該看最清楚了，這側牙型角成像的焦平面都在一個平面上了。但開始我怎么看都看不大懂A、B的螺旋角方向如何相同？是不是應該把A、B邊作為一個平面看，這個平面和傾斜螺紋升角后的立柱軸線是垂直的？

回復 5# 規矩灣錦苑


    感謝規矩版主的熱情指點，受教了！

回復 4# 老是

1：在實際應用中，同一個螺紋牙型兩側A、B邊線應該在同一個立柱傾斜角度影像都清楚。如果因為光圈調整不正確或者螺紋螺旋角過大，產生光的衍射或干涉及部分光線被遮擋等現象，致使兩邊影像不能同時清楚，就應該放棄影像法而采用軸切法測量，否則會帶來不可小視的測量誤差。
2：A邊和B邊方向不一樣，在視圖上一個向左一個向右，那是指左右兩個牙型半角在垂直于軸心線的角的平分線兩側。調整立柱的方向是一樣的，是因為螺紋的螺旋角是同一個，立柱偏擺方向只能是同一個，一定要順著螺旋線旋轉方向調整。

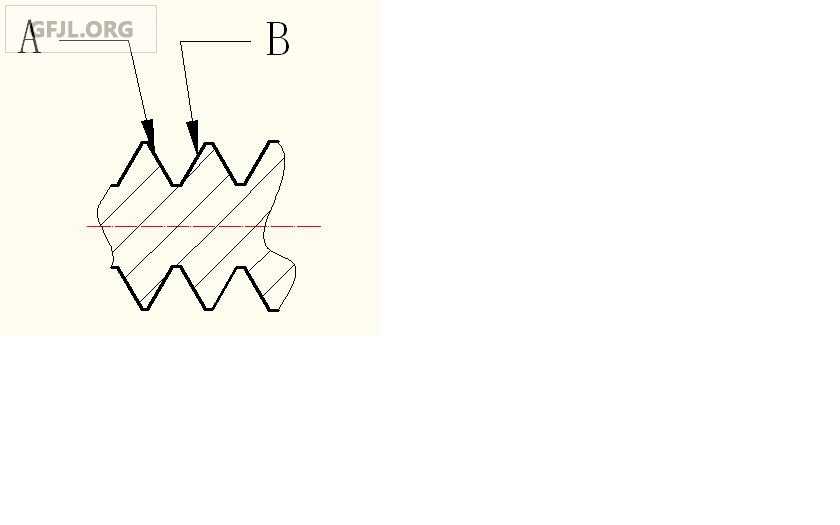

樓上2位，還有兩個問題忘了問，1：在實際應用中，如上圖同一個螺紋牙型兩側A、B邊線如果看清楚，需要分別調整顯微鏡立柱一個角度吧？就是A清楚時立柱的傾斜角度和B清楚時不一樣吧？還是同一個立柱傾斜角度，A和B應該同時清楚？
還有問題2：A邊和B邊方向不一樣啊？在視圖上一個向左一個向右，怎么調整立柱的方向還是一樣的？
謝謝樓上2位大俠！！

回復 1# 老是

　　對于你的第１個問題，我認為你的做法應該是完全正確的。實際工作中就是要“把同一個螺紋牙型兩條邊線分別調整的在顯微鏡視場中最清楚為止”，立柱的理論偏擺角度應該按公式螺旋升角β=arctg[np/(∏d)]來計算，其中p為螺距，d為螺紋中經，n為螺紋頭數，π為圓周率。
　　對于你的第２個問題，為了使A、B影像都清晰，調整立柱角度方向當然應該一致，都是螺旋角的螺旋方向。無論A、B也好，C、D也罷，要測量牙型半角就必須讓牙型角的兩條邊輪廓清晰地顯示在視場中，“把同一個螺紋牙型兩條邊線調整的在顯微鏡視場中最清楚為止”的確就是調整立柱偏擺角度和調焦的目的。
　　要說其他牙型角的檢測方法，那就是當通過調整立柱偏擺角度無法實現牙型角兩邊同時清晰時，應該放棄“影像法”檢測方法，轉而借助于測量刀使用“軸切法”來檢測螺紋牙型半角。

1、只要調整到螺紋兩側都清晰就可以了，沒必要嚴格抓這個螺旋升角。
2、A、B和C、D的立柱調整的方向是相反的。
