這20#尺寸也是和前面的測量方法是一樣的﹐
1﹑先是將AB b-C建好座標系 （設A面為Z正向零點﹑B為X﹑Y軸零點﹑B-C為X軸向）
2﹑Z向偏個-4.0﹑y向偏個82.6﹑X向偏個11 后﹐再將Z軸旋轉個6.5度（看不清圖﹐也可能是5.5度請樓主確自行確一下吧）這時的座標軸應該與被測孔的理論軸是重合的。
3﹑在此座標系下測被孔的位置度即可。

回復 5# yj407


    真的非常謝謝,我明天去試著再測一下看,接觸三坐標幾個月以前的測量員走了,還有很多不懂的現實中也沒有人可以問,

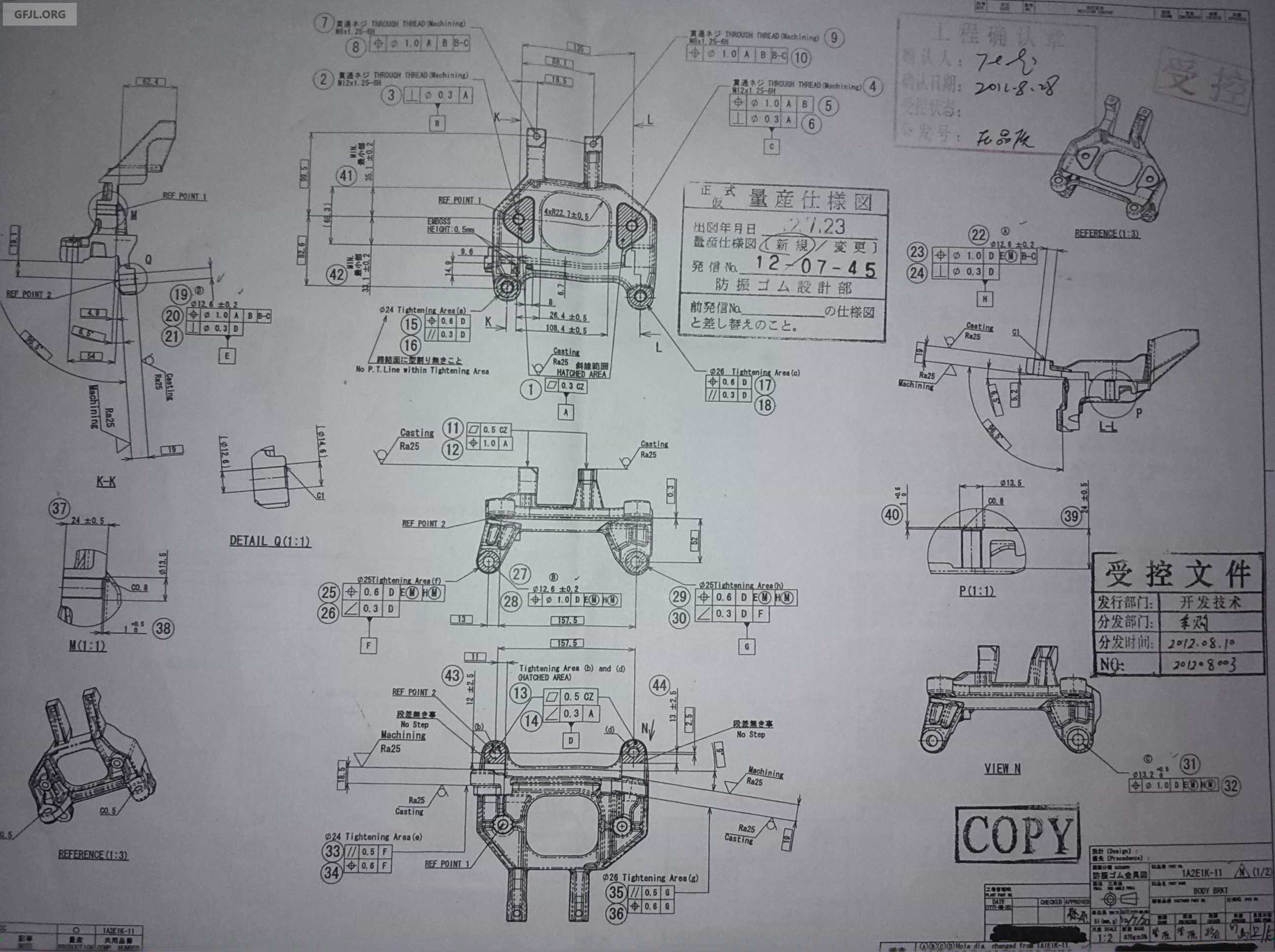

這張圖中第20個位置度可以幫我看下嗎,應該是一個角度位置度,理論尺寸82.6和4.9轉坐標系6.5度我可以測出來,但是
這個孔的位置度怎么算呢還像不能用機器直接算出來哦!

這個位置度可以這樣測：
1、按D、E、H建好座標系
2、將座標進行相應的旋轉、偏移，做座標軸與被測孔的理論位置重合，然后再評價位置度即可。
測量的關鍵是要找清這些理論尺寸是指向哪個工位上，因為圖紙紙線條太密，不適合做量測圖面，發應該去結果CAD檔進行精確確認了。

回復 3# yj407


    謝謝版主的指點,這個52和0.3的原圖也看不太清,因該和另一邊的孔中心是同一水平我想問一下:
1.這個圖中E和H孔的中心建基準軸對嗎,但是E和H的中心不是在一條線上有2.5的距離可以直接建基準軸嗎(在第44個打圈尺寸處)?
2.32項的尺寸因為該底孔中心的位置度對嗎,這個孔是上大下小還和F基準面有9度夾角,位是我找不到評價小端孔位置度的相關尺寸!

1、這個32#尺寸的位置度公差好象是帶直徑符號吧？
2、測量時可以D、E、H建好座標系，然后測量被測孔（該被測孔與座標系有角度關系，可適當旋轉一下座標系）
3、如果圖這個52的理論正面值是指向D基準的，那位置度的一個一個方向應該要考慮這個尺寸。圖紙較復雜，線條太密了，看不清52和0.3是指哪個地方？所以怎么評價不好判斷。

暈沒有人知道嗎!
