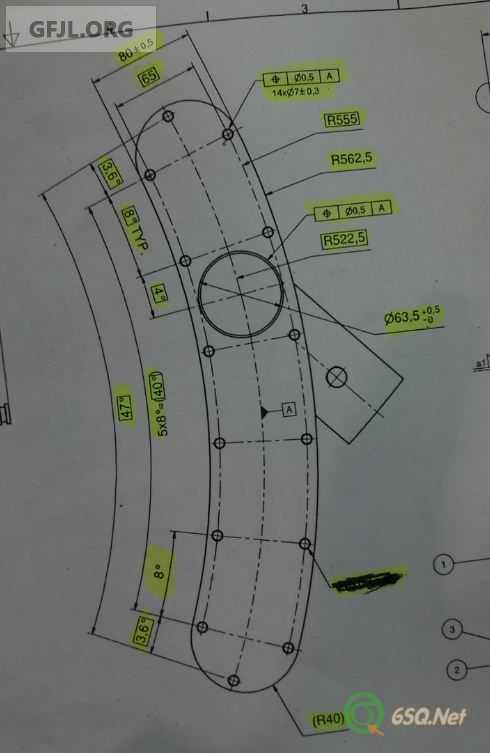

| 這圖即不為直角坐標也不為極坐標前輩請問這圖兩孔的距離怎樣測 |
| 基準應該是圓心,用夾角去測位置度 |
|
回復 3# yj407 基準應該是該圓的圓心,由于圖的尺寸有限制,所以沒有標到圓心,標在輪廓上了。(我是這樣認為的) |
| 這個圖紙標在了中心線上了,是典型的錯誤標注。應該詢問該圖的設計者這個A基準指的是哪? |
| 首先,我覺得,這個工件的基準雖然標注在兩個小圓的圓弧上,實則基準應該是該三段同心圓弧的圓心,評定位置度主要是看這些小圓所在的大圓的半徑以及每組小圓之間的夾角是不是符合名義尺寸。但是測量的難點在于,這個基準圓心如何正確確定? |
