回復 8# yj407

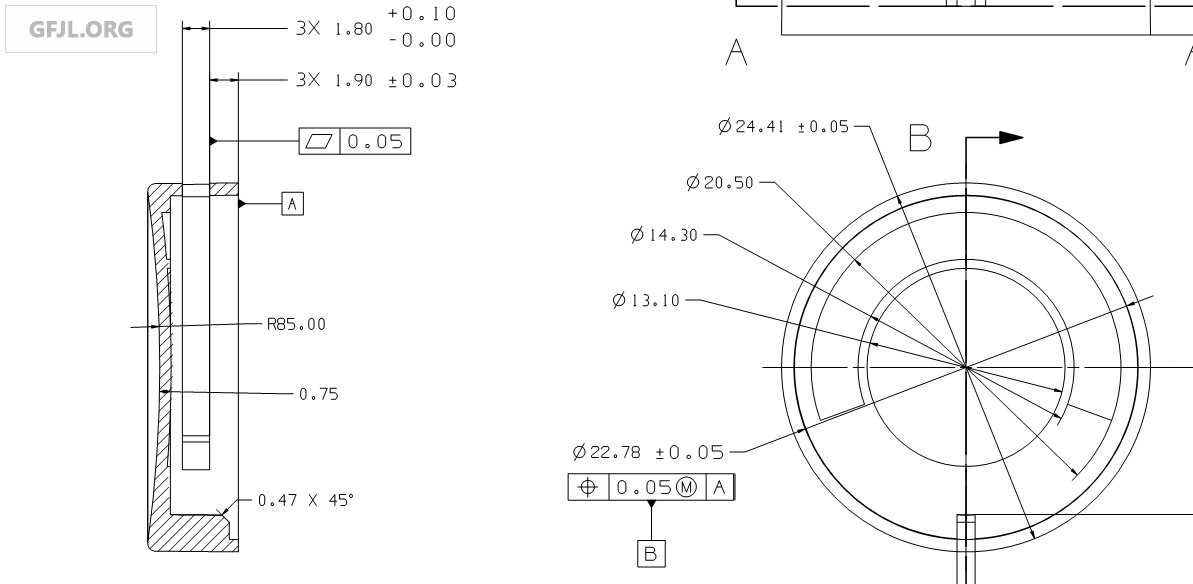

前輩請問圖紙中基準B與基準C的標注法是應該怎樣理解

我沒見像圖中基準B和C的這標法。請知道的量友解釋一下謝謝！

此圖的位置度公差沒有加直徑，所以要求的是單方向（即角度方向）的位置度偏差。所以計算這個位置度偏差要把極徑偏差去掉。這是位置度的一種計算方法，屬于基礎知識，標準不會去規定這些東西的。

回復 5# yj407





類似這樣的圖紙，請問版主：角度位置度，你說的那余弦定理公式，半徑R都是用理論值嗎？不考慮R的實測值？請問這樣的公式有沒有國標規定，我們客戶經常提這個角度位置度。

那個畫圈的位置度可是那兩個凸臺嗎？圖紙?zhí)】床惶宄２贿^測法很簡單
1、以A、B、C按三基面體系建好基準。
2、測量兩個被測要素，并構造出中點。
3、以極徑極角方式評價分別評價僅角度方向的位置度即可。（注意最大實體原則）
關于此工件以角座標方式評價的位置度公式如下：
設理論極徑和實際極徑相等，都為實測值R，理論極角為A，實測極角為a 根據余弦定理其位置度為：
2*sqrt(R^2+R^2-2*R*R*cos(A-a))

回復 3# xizi


    你截個圖嘛，不然別人幫你解決問題還得花金幣。

補充：這是圖紙，由于上傳不了PDF,所以壓縮了！請大家討論下，角度位置度的正確測量方法！我們用到的公式是余弦定理，a^2=b^2+c^2-2bc*cosA ,通過這個計算任意三角形的一邊！

　　從你說的案例中可以看出，被測要素是兩個槽的中心平面，30°是理論正確尺寸，被測參數是位置度誤差。但是，還有一系列問題沒有表述清楚：
　　“一個圓柱上面有2個槽”，這兩個槽在圓柱的端面上還是在軸截面上？
　　“2個槽和基準之間成30度角度”，2個槽與哪個基準成30°角度？與A、B、C三個基準要素都成30度角度嗎？
　　“這2個槽相對于基準A,B,C的位置度”，A、B、C三個基準要素分別是什么？是圓柱軸心線，還是圓柱端面，還是零件的其它平面和直線？圖紙標注的基準要素到底是幾個？理論正確尺寸除了30°角度以外，還有沒有長度尺寸？
