回復 3# wangruichao

就是建立座標系的第一步，建立第一軸向，一般為Z軸，也就是將A基準面建成XY平面。我用的是PC-DIMS。不過所有三座標軟件建座標系的原理都應該是一樣的。

回復 2# yj407


    可是有一點我不明白，“設為Z工作平面”，我們用的是蔡司的機子，不明白這一點是什么意思？

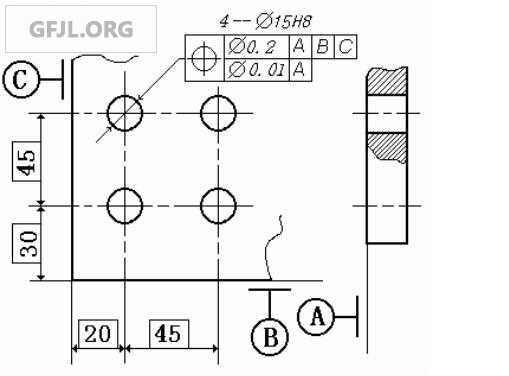

這是一個復合位置度。表示被測要素既要素與A基準面垂直度以及被測要素自身之間的位置誤差者要在公差要求以內。
針對該復合位置度下框部分這樣測：
1、以A基準面建投影面，設為Z工作平面。
2、將被測要素打成圓柱，用這幾個圓柱的質心點建座標（建軸向和歸X、Y零點）。
3、分別評價被測要素軸線兩個端點的位置度，若都在0.01以內則全合格。
